給紙方法(手差しトレイ)

コンテンツID(1050)

概要

手差しトレイ(A1/A2-3)では、大容量トレイで使用できないサイズや種類の用紙も使用できます。
セットした用紙の上面がプリント面になります。
セット可能枚数は、250枚(J紙)です。

用紙をセットしたときは、必ず、セットした用紙の情報をプリンター操作画面の[用紙トレイの設定]ウィンドウで設定してください。

手差しトレイ





補足

トレイに残っている用紙をすべて取り出してから、追加する用紙とあわせてセットしてください。





手順

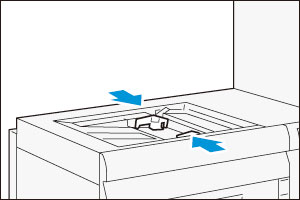

  1. 用紙ガイドの中央部を持ち、セットする用紙のサイズに合わせます。
    用紙ガイドを合わせます

    • 注記

      用紙ガイドは、軽く当ててください。用紙に対して、用紙ガイドのセット幅が狭すぎたり、ゆるかったりすると紙づまりの原因となります。

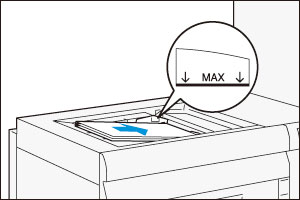

  2. 用紙をさばき、プリントする面を上にして、用紙を用紙ガイドに沿って軽く奥に突き当たるまで差し込みます。
    用紙を差し込みます

    • 注記

      用紙上限線を超える量の用紙をセットしないでください。紙づまりや故障の原因になります。

  3. 非定形サイズの用紙をセットした場合は、用紙サイズに合うように、用紙ガイドを微調整します。

特殊用紙のセット

  • 穴あき紙
    用紙の向き:プリンター正面に向かって、穴が右側
  • インデックス紙
    用紙の向き:プリンター正面に向かって、タブが左側
  • はがき
    用紙の向き:よこ置き

長尺用紙のセット

オプションの専用用紙ガイドでは、長尺用紙の傾きを抑えることができます。

手順

  1. 前端用紙ガイドの中央部を持ち、セットする用紙のサイズに合わせます。

    用紙ガイドを合わせます



    注記

    用紙に対して、用紙ガイドのセット幅が狭すぎたり、ゆるかったりすると紙づまりの原因となります。

  2. 用紙をさばき、プリント面を上にして、用紙を前端用紙ガイドに沿って軽く奥に突き当たるまで差し込みます。


    注記

    用紙上限線を超える量の用紙をセットしないでください。紙づまりや故障の原因になります。

  3. 前端用紙ガイドのネジ(4ヵ所)を固定したあと、用紙サイズに合うように、後端用紙ガイドを微調整します。

    ネジを合わせます
    補足

    後端用紙ガイドは着脱可能です。また、上下の区別はありません。金属面が用紙に当たる方向で取り付けてください。
