ノブ「3c」での紙づまり

コンテンツID（2590）

概要

本体タワー部で紙づまりが発生した場合は、次の手順で、つまっている用紙を取り除きます。

手順

1. 本体タワー部のカバー（左右）を開けます。




2. レバー「3」をロック解除（鍵印が開いているマーク）の方向に回します。




3. レバー「3」を握り、転写ユニットをいっぱいまで引き出します。

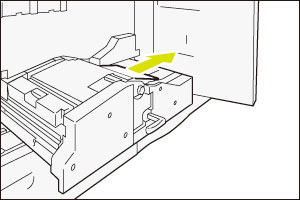

4. 右側から用紙を取り除きます。

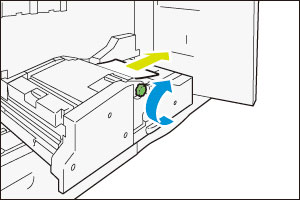

5. 用紙が取りづらい場合は、ノブ「3c」を右方向に回し、つまっている用紙を取り除きます。




6. 転写ユニットをゆっくりといっぱいまで押し込みます（①）。

   レバー「3」をロック（鍵印が閉じているマーク）の方向に回します（②）。




7. カバーを閉じます。
