転写出力調整

コンテンツID(3110)

概要

転写不良による濃度むらが発生する場合、転写ユニット内の第2転写ベルト(Bias Transfer Belt=BTB:ベルトから用紙にイメージが転写される箇所)の電圧比を調整すると、転写不良が改善することがあります。
厚紙(220g/㎡以上)をプリントするときに調整しますが、厚紙以外でも調整を必要とする場合があります。

  • おもて面
    片面プリントでプリントされる面のことです。両面プリントでは、下面になります。
  • うら面
    両面プリントでの上面になります。 [両面/片面選択]で、[おもて面とうら面]を選択した場合にだけ調整できます。
補足
  • うす紙、厚紙のどちらを使用する場合も、片面プリントの場合は[おもて面]を調整します。
  • デフォルトは100です。設定を変更したときは、サンプルプリントを行い、プリント結果を確認してください。

手順

  1. 用紙を確認します。

    • 補足

      たて:230.0 mm以上、よこ:210.0~488.0 mmの大きさの用紙をセットしてください。

  2. プリンター操作画面のストックライブラリー管理を表示させます。

  3. [ストックのプロパティ]、または[ストックの新規作成]で、[高度な設定]をクリックします。
    [高度な設定]をクリック

  4. [自動]、または[手動]をクリックします。
    [手動]をクリック

    • 補足
      • [自動]では、インラインセンサーでの読み取りにより、手順8の画面で、パッチ番号が入力された状態で表示されます。
      • サンプルプリントをしないで、電圧比を設定する場合は、[おもて面]、[うら面]に電圧比を入力します。使用する用紙に対して、第2転写ロールの電圧比が高すぎても低すぎても、転写不良の原因となります。転写不良が発生したときは、この数字を変更して、電圧比を調整してください。

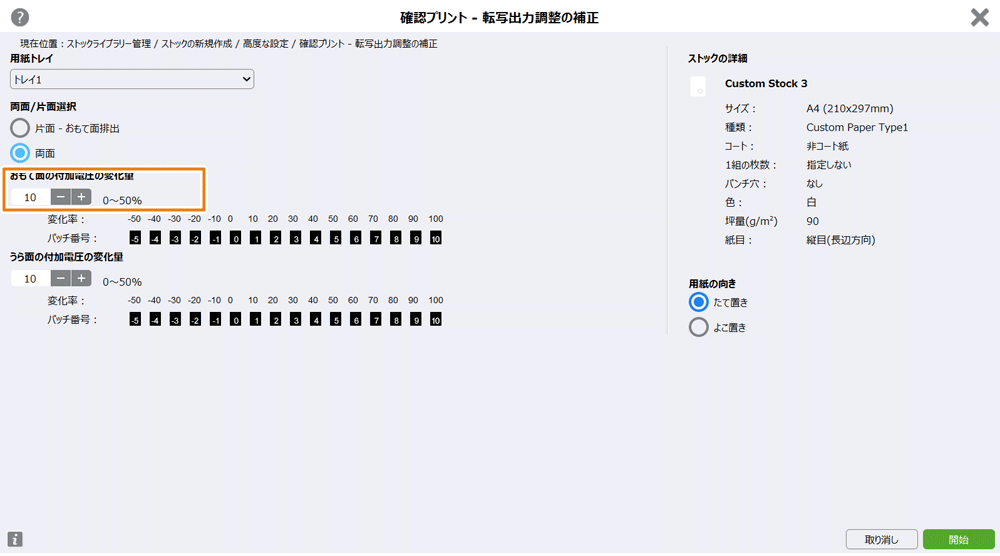

  5. [おもて面の付加電圧の変化量]、[うら面の付加電圧の変化量]に変化量を入力します。
    変化量を設定します

  6. 必要に応じて、各項目を設定し、[開始]をクリックします。

    プリントが開始されます。

    • 補足

      変化量を「5」%にした場合、パッチ番号「-5」の変化量は-25%(電圧比75%)で、1つごとに5%ずつ変化量が増加し、パッチ番号「0」は±0%(電圧比100%)、パッチ番号「10」は+50%(電圧比150%)です。

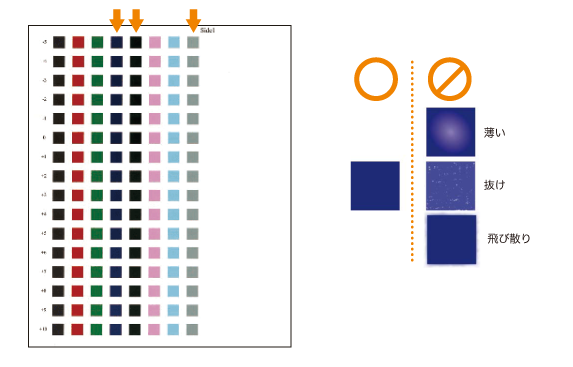

  7. プリントしたサンプルのブルー(左から4列目)の転写状態、および黒(左から5列目と一番右)に白点がないかを確認します。
    白点がないかを確認します

    • 各色それぞれ「-5」~「10」まで16個のパッチがプリントされます。サンプルの左側に記載されている値がパッチ番号です。
    • 白点がなく、ブルーが確実に転写されている最小のパッチ番号を選択します。
    • ブルーが確実に転写されている番号すべてに白点がある場合は、ブルーが確実に転写されている最小のパッチ番号の、1つ大きい番号を選択します。
      例:「+1」~「+10」で、ブルーが確実に転写されていて、そのすべてに白点がある場合は、「+2」を選択します。
  8. 目的のプリント結果が得られた場合は、[おもて面]、[うら面]の[パッチ番号]にパッチ番号を入力し、[適用する]をクリックします。

    調整が必要な場合は[取り消し]をクリックして、手順5~7を繰り返します。
    [戻る]をクリックします
    選択したパッチ番号の電圧比の値が反映されます。

    • 補足

      [診断データの送信]は、プロダクションリモートサービスを契約しているときに表示されます。
      クリックすると、調整後のプリンターの状態がリモートサポートセンターに送信されます。

  9. 何度調整しても、転写不良が改善しないときは、後端の転写出力調整を行います。
