大容量給紙トレイC3-DS右側カバー内部の清掃

コンテンツID(4140)

右側カバー内部のローラーと用紙搬送面を清掃します。

注記

清掃中はローラーを押さないでください。ローラーを押すと、ローラーが脱落することがあります。

補足

紙粉の清掃には、ドライタイプの不織布を使用すると効果的です。

  1. 右側カバーを開けます。

    右側カバーを開けます

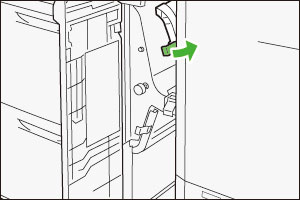

  2. レバー「1a」を右方向に開きます。

    レバー「1a」を開きます

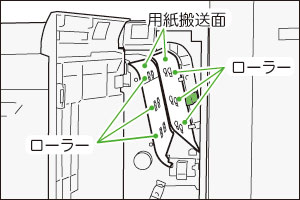

  3. レバー「1a」の内側を清掃します。

    レバー「1a」の内側を清掃します
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    2. 用紙搬送面に付着する紙粉を拭き取ります。

  4. レバー「1a」を戻します。

    レバー「1a」を戻します

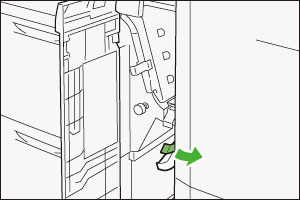

  5. レバー「1b」を右方向に開きます。

    レバー「1b」を開きます

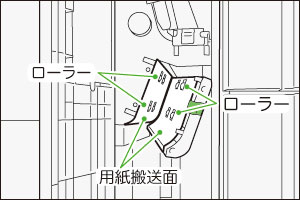

  6. レバー「1b」の内側を清掃します。

    レバー「1b」の内側を清掃します
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    2. 用紙搬送面に付着する紙粉を拭き取ります。

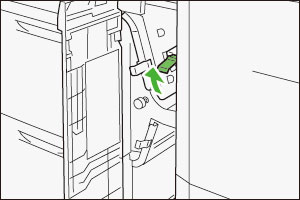

  7. レバー「1d」を上方向に開きます。

    レバー「1d」を開きます

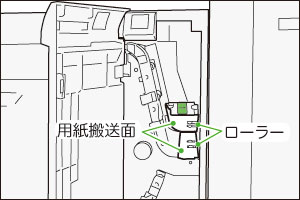

  8. レバー「1d」の内側を清掃します。

    レバー「1d」の内側を清掃します
    1. 水でぬらして固く絞った柔らかい布で、ローラーの表面を拭きます。

    2. 用紙搬送面に付着する紙粉を拭き取ります。

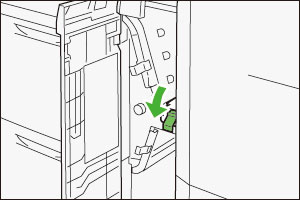

  9. レバー「1d」を戻します。

    レバー「1d」を戻します

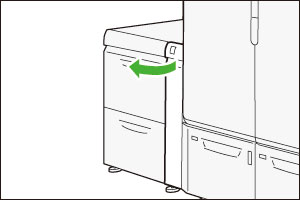

  10. カバーを閉じます。
