定着器の清掃

コンテンツID(4260)

警告

定着器を引き出すときは、ゆっくりと引き出してください。勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。

注記

定着器と冷却ユニットは、同時に引き出すことはできません。

  1. 本体排出部の左カバーを開けます。

    カバーを開けます

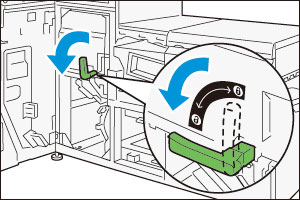

  2. レバー「5」をロック解除(鍵印が開いているマーク)の方向に回します。

    レバー「5」をロック解除します

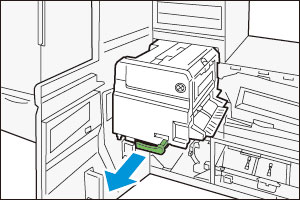

  3. レバー「5」を握り、定着器をいっぱいまで引き出します。

    定着器を引き出します

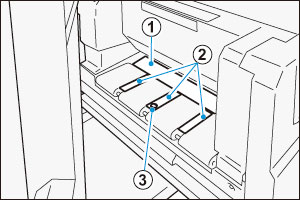

  4. 定着器左側にあるベルトユニット4を清掃します。

    ベルトユニット4を清掃します
    1. 乾いた柔らかい布で、ペーパーシュート部(黒色)を拭きます(①)。

      注記

      先端に除電ブラシが付いていますので、変形しないように十分注意してください。

    2. ベルト間を拭きます(②)。

    3. センサー部を拭きます(③)。

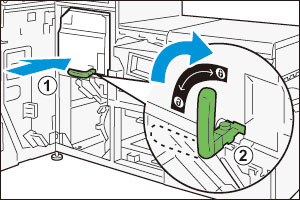

  5. 定着器をゆっくりと奥まで押し込みます(①)。

  6. レバー「5」をロック(鍵印が閉じているマーク)の方向に回します(②)。

    定着器を押し込み、レバー「5」をロックします
  7. カバーを閉じます。
