原稿送り装置カバー

コンテンツID(0251)

概要

詰まった原稿を取り除く方法について説明します。

手順

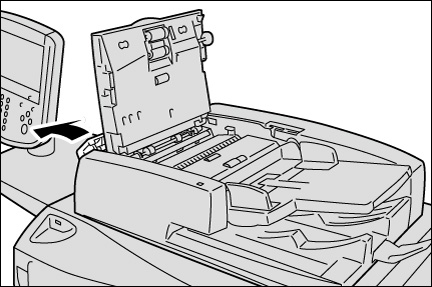

  1. 原稿送り装置の上面カバーの取っ手を持ち、止まるところまで開けます。



    補足
    • カバーを十分に開くと、固定される位置があります。カバーは、ゆっくりと開けてください。
  2. 左側カバーを止まるところまで開きます。

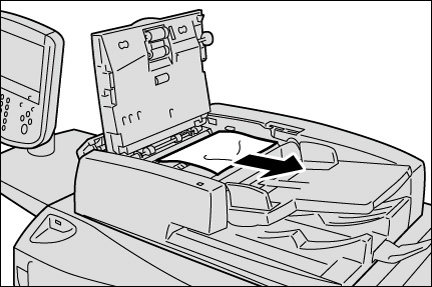

  3. 原稿が引き込み部にはさまっていない場合は、そのまま原稿を取り除きます。

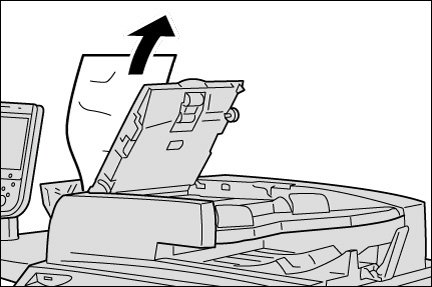

  4. メッセージに左側カバー内に原稿が詰まっていると指示がある場合は、左側カバーから詰まっている原稿を取り除きます。



  5. 原稿送り装置の内カバーを閉じてから、上面カバーの右側中央部をカチッと音がするまで押して、閉じます。

  6. 左側カバーの右側中央部をカチッと音がするまで押して、閉じます。

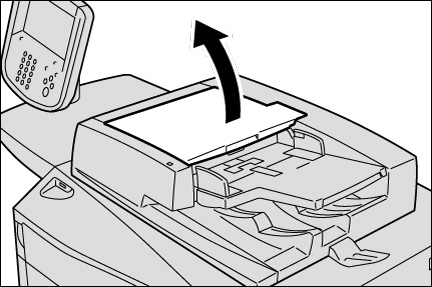

  7. 原稿が見つからない場合は、原稿送り装置を静かに持ち上げて、原稿があれば取り出し、原稿送り装置を閉じます。

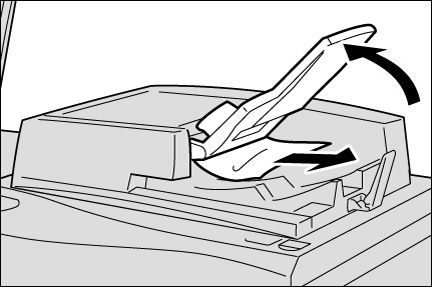

  8. 上記の手順で原稿が見つからない場合は、原稿送りトレイを持ち上げて、原稿を取り除きます。



  9. 原稿送りトレイを静かに戻します。

  10. 原稿に、破れ、しわ、折れがないことを確認し、操作パネルのディスプレイに表示されているメッセージに従って、原稿をもう一度セットします。

    補足
    • 原稿に破れ、しわ、折れがあると、原稿詰まりや原稿破損の原因になります。このような場合は、原稿を原稿ガラスに直接セットしてコピーしてください。
