転写ユニットでの紙詰まり

コンテンツID(2290)

概要

転写ユニットで紙詰まりが発生した場合は、次の手順で、詰まっている用紙を取り除きます。

手順

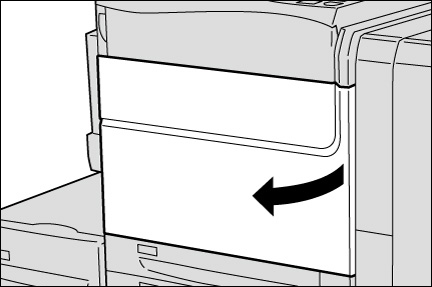

  1. 機械が停止していることを確認し、フロントカバーを開けます。

    左カバー、中央カバーを開けます
  2. 転写ユニット中央にある、緑色のレバー[2]を右方向に水平になるまで回して(①)、転写ユニットを手前に止まるところまで引き出します(②)。

    レバー「2」を回します

    用紙が丸くなって巻き込まれているときは、用紙が見える位置で一度転写ユニットを止めたあと、巻き込まれている用紙を押さえながら引き出してください。

    注意
    • 転写ユニットを引き出すときは、ゆっくりと引き出してください。勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。
    • 操作パネルに表示されている手順で処置を行ってください。手順に従わず、はじめに転写ユニットを引き抜くと、紙片が残り、故障の原因になります。
  3. 詰まっている用紙を取り除きます。

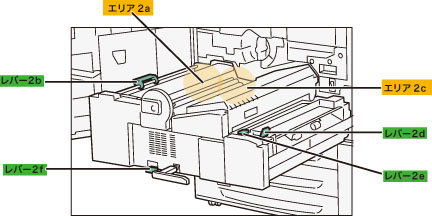

    転写ユニット

    注記

    レバー「2d」、「2e」の用紙は、必ず、エリア「2a」、「2c」にある用紙を取り除いたあと、取り除いてください。
