ランプE7 が点灯したとき

コンテンツID(3497)

概要

大容量スタッカーで紙詰まりが発生すると、ランプが点灯します。点灯したランプに対応する処置を行ってください。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。



手順

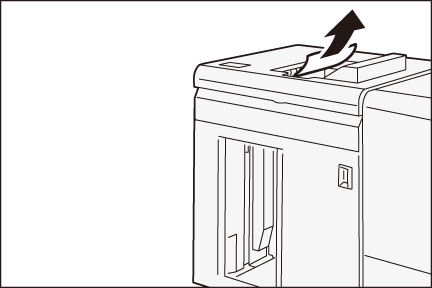

  1. 排出トレイの排出口から出ている用紙を取り除きます。

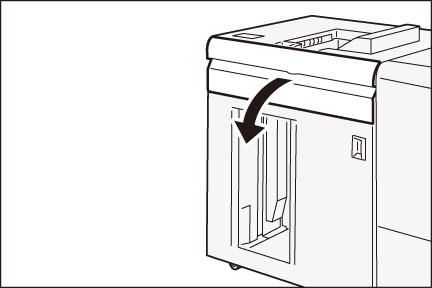

  2. 大容量スタッカーの上部カバーを開けます。

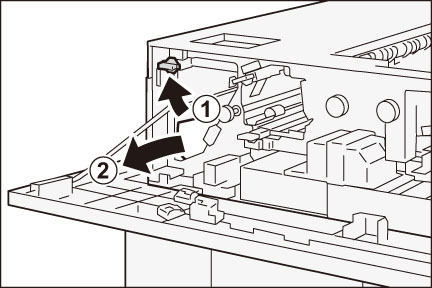

  3. レバー[1b]を上方向に開き(1)、詰まっている用紙を取り除きます(2)。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。

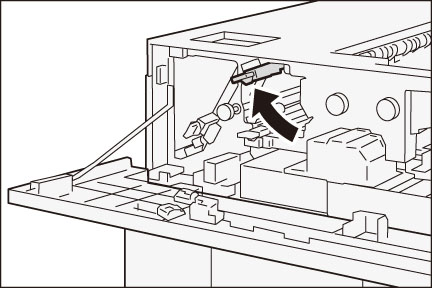

  4. レバー[1b]を戻します。

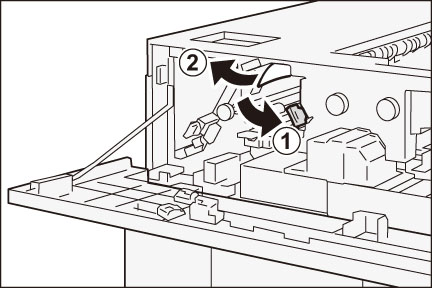

  5. レバー[2a]を下方向に開き(1)、詰まっている用紙を取り除きます(2)。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。
  6. レバー[2a]を戻します。



  7. 大容量スタッカーの上部カバーを閉じます。

    補足
    • 大容量スタッカーの上部カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
