冷却ユニットでの紙づまり

コンテンツID(2310)

概要

冷却ユニットで紙づまりが発生した場合は、次の手順で、詰まっている用紙を取り除きます。

参照

詳しくは、『プリンター本体マニュアル』の第3章を参照してください。

手順

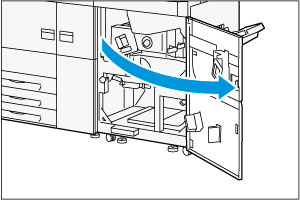

  1. 右カバーを開けます。

    右カバーを開けます

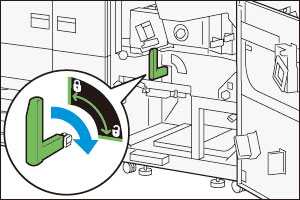

  2. レバー「4」をロック解除(鍵印が開いているマーク)の方向に回します。

    レバー「4」を回します

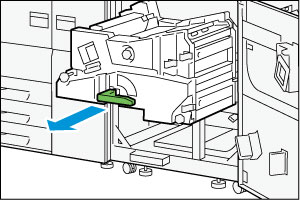

  3. レバー「4」を握り、冷却ユニットをいっぱいまで引き出します。

    冷却ユニットを引き出します

    注記
    • 冷却ユニットを引き出すときは、ゆっくりと引き出してください。勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。
    • 操作パネルに表示されている手順で処置を行ってください。手順に従わず、はじめに冷却ユニットを引き抜くと、紙片が残り、故障の原因になります。
  4. 詰まっている用紙を取り除きます。

    冷却ユニット
