操作用UIの使い方

コンテンツID(3050)

操作パネル

お使いの機種によっては表示画面が異なります。
操作パネルは、ボタンを押して操作したり、ディスプレイ内のタッチパネルを押して操作したりします。

操作パネル



① <ホーム>ボタン

ホーム画面が表示されます。

② <システム設定>ボタン

システム設定画面が表示されます。

③ <ジョブ確認>ボタン

実行中のジョブを確認、および中止したり、終了したジョブを確認したりできます。

④ <機械確認>ボタン

プリンターの状態、メーター、およびレポートのプリントができます。

⑤ タッチパネルディスプレイ

操作に必要なメッセージや各機能のボタンが表示されます。タッチパネルディスプレイに直接触れて、画面の指示や機能の設定をします。

⑥ <認証>ボタン

機械管理者モードにログインします。

⑦ <言語切り替え>ボタン

タッチパネルディスプレイに表示されている言語を切り替えます。

⑧ <節電>ボタン

節電モードに移行します。

⑨ <リセット>ボタン

設定した機能や数値をもとに戻して、システム設定画面に戻ります。

⑩ <ストップ>ボタン

プリントが一時停止します。

⑪ <スタート>ボタン

一時停止したプリントが再開されます。

⑫ <主電源>ランプ

主電源が入っているときに点灯します。

⑬ <エラー>ランプ

システムエラーが起きたときに点滅します。
紙づまり、用紙切れ、トナー切れなど、システムエラー以外でプリンターに異常が発生したときには点灯します。

⑭ <データ>ランプ

Print Serverからのデータを受信中に点滅します。

⑮ <数字>ボタン/<クリア(C)>ボタン

  • <数字>ボタン
    パスワードなどの数値を入力します。
  • <クリア(C)>ボタン
    <数字>ボタンで入力した数値をキャンセルします。



機械管理者モードへのログイン/ログオフ

お使いの機種によっては表示画面が異なります。
機械管理者モードにログインすると、一般ユーザーモードでは変更できない、プリンター設定を変更できます。

機械管理者モードへのログイン

起動直後は、「一般ユーザー」モード(認証を利用しているときは、「ユーザー未認証)に設定されています。

  1. ホーム画面右上のログインモード表示を押します。

    ログインモード表示を押します

    補足

    操作パネルの<認証>ボタンを押してもログインできます。

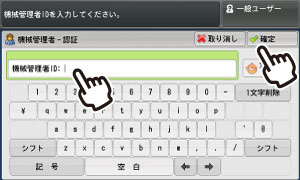

  2. 機械管理者ID(認証を利用しているときは、User ID)を入力し、[確定]を押します。
    パスワード入力が設定されている場合は、[次へ]を押してパスワードを入力し、[確定]を押します。

    機械管理者IDを入力し、[確定]を押します

    参照

    デフォルトの機械管理者IDとパスワードは、『操作用UIマニュアル』の「1.3 機械管理者モードへのログイン/ログオフ」を参照してください。

    機械管理者モードにログインし、ホーム画面右上のログインモード表示が「機械管理者」になります。また、<認証>ボタンが点灯します。

    機械管理者モード

機械管理者モードからのログオフ

  1. ホーム画面右上のログインモード表示を押します。

    ログインモード表示を押します

    補足

    操作パネルの<認証>ボタンを押してもログオフできます。

機械管理者モードからログオフすると、ホーム画面右上のログインモード表示が「一般ユーザー」(認証を利用しているときは、「ユーザー未認証」)になります。

一般ユーザー
