シュート部の清掃

コンテンツID(4120)

注意

転写ユニットを引き出すときは、ゆっくりと引き出してください。勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。

  1. 左カバー、中央カバーを開けます。

    左カバー、中央カバー
  2. レバー「2」をロック解除(鍵印が開いているマーク)の方向に回します。

    レバー「2」をロック解除
  3. レバー「2」を握り、転写ユニットをいっぱいまで引き出します。

    レバー「2」を握る
  4. 転写ユニットのイグジットシュートインレットシュートを清掃します。

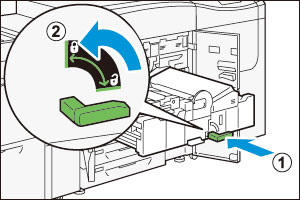

  5. 転写ユニットをゆっくりと奥まで押し込みます(①)。

    転写ユニット
  6. レバー「2」をロック(鍵印が閉じているマーク)の方向に回します(②)。

  7. カバーを閉じます。

イグジットシュートの清掃

注記
  • 清掃作業は、力を入れずに行ってください。力を入れて行うと、リブや剥離用の金属爪が破損することがあります。
  • 近くにある、ロールを傷つけないようにしてください。

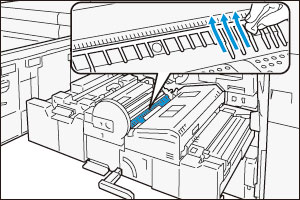

  1. 乾いた柔らかい布で下から上に向かってリブ(灰色)を拭きます。
    すべてのリブを拭いてください。

  2. 内側(白色)も同様に拭きます。

    下から上に向かってリブを拭きます

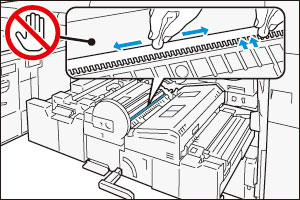

  3. 布を小さく畳んで、ロール横のプレートを拭きます。

  4. プレートの内側も同様に拭きます。

    ロールよこのプレート

インレットシュートの清掃

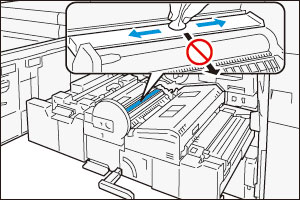

  1. シュート上面を手前から奥に(逆でも可)拭きます。

    シュート上面

    注記

    用紙送り方向には拭かないでください。
    紙粉によるロールクリーニング不良の原因となります。
