Basınç ölçüm filmi  -Prescale-

Bu, basıncı ölçebilen filmdir.
Geçmişte görsel olarak gözlemlenemeyen basınç ve basınç dağılımı artık kolayca teyit edilebilir.

Prescale, basınç dağılımını ve aralığını kolayca ölçmenizi sağlar. Fujifilm'in gelişmiş ince film kaplama teknolojileri kullanılarak oluşturulan filmin tamamındaki basınç inceleme sensörü, bir bakışta tüm yüzeyin basınç dağılımını onaylamanıza olanak tanır. Basınç uygulandığında renk kırmızı görünür ve renk yoğunluğu basınç miktarına göre değişir. Geniş bir basınç aralığını (0,006 ila 300 MPa) kapsamak için dokuz tür Prescale sağlıyoruz.

Basınç ölçüm filmi  -Prescale Levha Tipi-

Prescale Levhalar basınç ölçümünü daha kolay erişilebilir hale getirir.

Prescale Levhalar, kullanımı kolay boyutlarda önceden kesilmiş bir Prescale versiyonudur. İlk kez kullananlar ve küçük ölçekli uygulamalar için önerilir. Geniş bir basınç aralığını (0,2 ila 300 MPa) kapsamak için altı tür Prescale Levhası tedarik ediyoruz.

Lastik basıncını ölçün

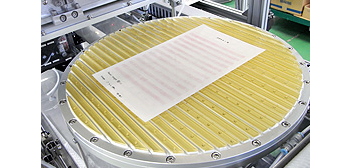

Temizleme cilasının sıvı kristal panellere karşı basınç dağılımını ölçün

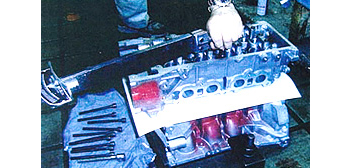

Silindir başlıkları ve silindir blokları arasındaki basıncı ölçün

Ürün adı/Modeli

Prescale (İki levhalı tip/Tek levhalı tip)

Hassasiyet

±%10 veya daha düşük (23°C, %65 RH’de bir densitometre ile ölçülmüştür )

Önerilen sıcaklık

20°C ila 35°C*1

Önerilen nem

%35 RH ila %80 RH*2 *3

*1 Ultra aşırı düşük basınç (5LW) / Aşırı düşük basınç (4LW) / Süper yüksek basınç (HHS): 15°C–30°C
*2 Ultra aşırı düşük basınç (5LW) / Aşırı düşük basınç (4LW): %20 RH–%75 RH
*3 Süper yüksek basınç (HHS): %35 RH–%70 RH

<Basınç değeri nasıl hesaplanır (MPa)>

Basınç aralığına bağlı olarak, dokuz tür Prescale ve altı tür Prescale Levhası tedarik ediyoruz.
Her ürün belirli bir basınç aralığına (MPa) göre yapılır. Müşteriler uygulama ortamlarının basınç değerini onaylamalıdır.

1 MPa = 1 N/mm2 ≒ 10.2 kgf/cm2

To obtain the pressure value, you need the mass (kg) or newtons (N), as well as the surface area (mm2 or cm2).
For instance, if 100 kg is applied on a 100 mm2 (1 cm2) surface, the calculation is 100 kgf/cm2.
Divide this value by 10.2. The formula is 100 kgf/cm2 / 10.2 = 9.8 MPa.

the masskgf÷the surface areacm2

Measurable pressure range[MPa] = 9.8 [MPa]1421.37 [PSI]

  • * Ürün kodlarındaki W, iki levhalı tipi, S ise tek levhalı tipi belirtir

FUJIFILM Prescale Mobile

Herhangi bir kullanıcının basınç ve diğer analiz sonuçlarını kolaylıkla ölçmesini sağlayan uygulama.

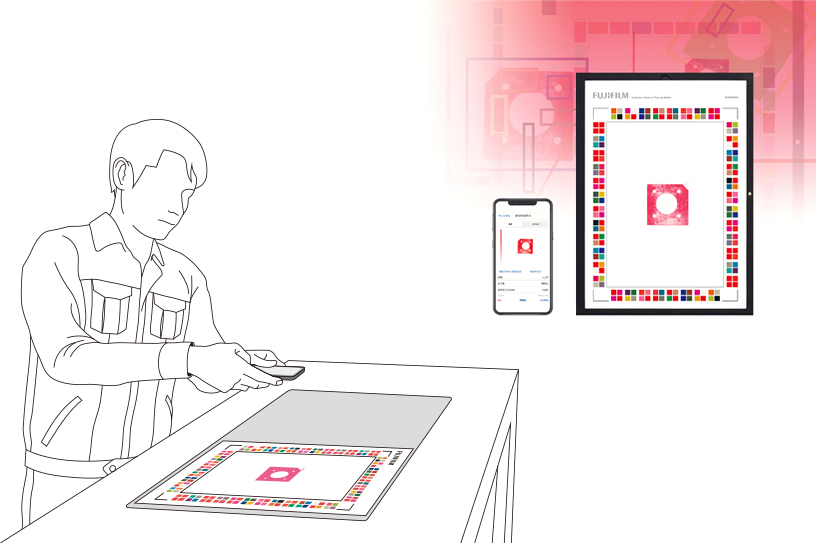

Prescale Mobile, renkli Prescale'i mobil cihazla yakalayarak basıncın kolayca ölçülmesini sağlayan özel bir uygulamadır. Ayrıca görüntüleri kendi sınır numunenize karşı kaydedebilir ve inceleyebilirsiniz.

  • Kolayca kantitatif inceleme
  • Denetim kalitesini artırın
  • İzlenebilirliği artırın

FUJIFILM Prescale Mobile'ın daha ayrıntılı işlevleri, özellikleri, kullanımı vb. için lütfen "Ürün sayfası "na bakın.

Basınç Dağılımı Eşleştirme Sistemi  FPD-8010E

Ayrıntılı analizleri ve verileri paylaşmak Basınç dağılımı eşleştirme sistemi kullanılarak mümkündür.

Basınç dağılımı eşleştirme sistemi FPD-8010E, Prescale ve Prescale Levhaları kullanarak basınçla üretilen renkli numunelerin alınmasını ve çeşitli analiz yöntemlerinin daha kesin şekilde gerçekleştirilmesini mümkün kılar. Bir PC'de basınç görselleştirerek ve analiz gerçekleştirerek, çeşitli ürünlerin tasarlanmasından geliştirilmesine ve üretim ekipmanlarının iyileştirilmesine ve bakım yapılmasına kadar çok çeşitli potansiyel uygulamalar olacaktır.

Ürün adı/Modeli

PRESCALE için FUJIFILM BASINÇ DAĞILIMI EŞLEŞTİRME SİSTEMİ FPD-8010E

Bileşenler

Özel yazılım, CD-ROM, Özel kapak, Kalibrasyon sayfası, Kurulum kılavuzu

Ana işlevler

Basınç analizi / Basınç veri çıkış işlevi / Kısmi yakınlaştırma işlevi / Fazla uzunluk sentezi işlevi

Uygun tarayıcı

Epson A4 Tarayıcı: Perfection V37/V370 , Perfection V600

Sistem gereksinimleri

İşletim Sistemi:
Windows10 Home/Pro(32Bit/64Bit)
Windows11 Home/Pro(64Bit)
CPU : 2GHz veya üstü
Bellek : 2GB veya daha fazla
HDD : 32GB veya daha fazla
Ekran : XGA veya üzeri, 65.000 renk veya üzeri

FPD-8010E işlevselliği, kullanımı, bakımı/onarım hizmeti vb. hakkında ayrıntılı bilgi için lütfen "Ürün sayfasına" bakın. Ayrıca deneme sürümlerini indirebilir ve bu web sayfasından ürünlerin en son sürümüne güncelleyebilirsiniz.

Prescale için genel broşürü ve diğer uygulama bilgilerini indirebilirsiniz.

  • Genel broşür
  • Akıllı telefon ve tablet bilgisayar endüstrileri için uygulamalar
  • Otomobil endüstrileri için uygulamalar
  • Gıda ve ilaç endüstrileri için uygulamalar

Ayrıca, kullanıma veya sektörlere göre uygulama numuneleri ve ücretsiz numune talepleri hakkında diğer bilgilere yönelik çevrimiçi talebi de kabul ediyoruz.
