Bu uygulama, basınç ve diğer analiz sonuçlarının herhangi bir kullanıcı tarafından kolaylıkla ölçülmesini sağlar.
Prescale Mobile, renklendirilmiş Prescale'in görüntüsünü mobil cihazla yakalayarak basıncın kolayca ölçülmesini sağlayan özel bir uygulamadır. Ayrıca kendi sınır numunenize göre görüntüleri kaydedebilir ve inceleyebilirsiniz.
-
Kolay nicel inceleme
-
İnceleme kalitesini iyileştirin
-
İzlenebilirliği iyileştirin
İnceleme İş Akışı
İnceleme Ekle ekranına geçmek için inceleme menüsündeki artı işaretini seçin.
- İnceleme içeriğini ayarla
- Ayarlarla ilgili ayrıntılı bilgi için referans kılavuza bakın.
- Bir inceleme kaydetmek için Tamam ögesini seçin
- İnceleme türü Üst Üste Bindirme olarak ayarlanmışsa, bir sınır numunesinin kaydedilmesi gerekir.
- İnceleme Ekle ekranında sınır numunesini seçin
- Sınır numunesini kaydetmek için Fotoğraf Kullan ögesini seçin.
- İnceleme için kullanılan Prescale'e basınç uygulandığı andaki Oda Sıcaklığını/Nemini girin
- İnceleme menüsü ekranında Bireysel İnceleme veya Katmanlama İncelemesi ögesini seçin, ardından gerçekleştirilecek incelemenin adına dokunun

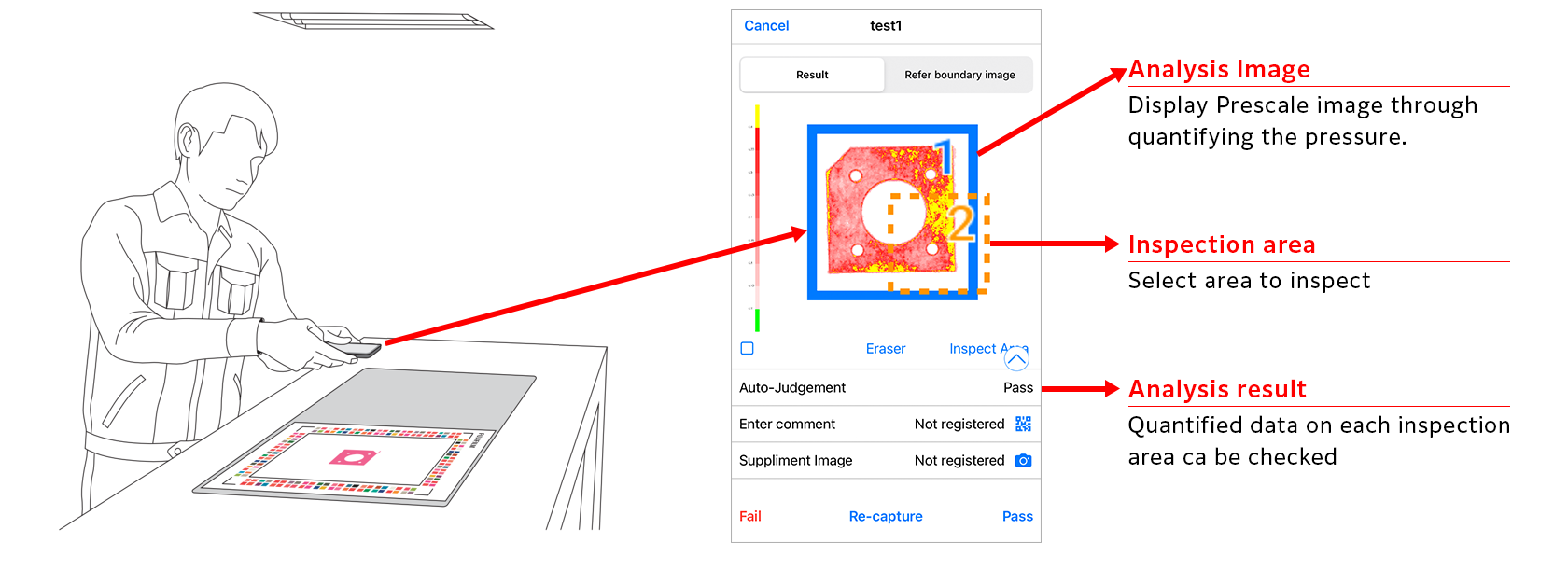

- Prescale Görüntüsünü Yakalayın
Analiz görüntüleri ve basınç değerleri gibi veriler görüntülenir.
- Analiz sonuçlarında Tamam veya İyi Değil ögesini seçin.
- Onay ekranında Evet ögesini seçin, ardından onay ekranında karar sonucunu kaydedin.
- İnceleme menüsü ekranında Geçmiş ögesini seçin
- Kontrol edilecek inceleme sonuçlarını seçin
İşlevler
İstenen boyutun incelenecek alanları altı konuma kadar belirlenebilir ve bu alanların içindeki inceleme bilgileri görüntülenebilir.
Numune ve inceleme görüntüleri yan yana görüntülenebilir.
* Bu işlev yalnızca Bireysel İncelemeler ile kullanılabilir.
Sınır numuneleri ve inceleme görüntüleri, basınçtaki farklılıkları göstermek için birbirlerinin üzerine katmanlandırılabilir. Soldaki renk çubuğu, sınır numunesindeki ve inceleme görüntülerindeki basınç arasındaki uygunluk derecesini gösterir.
* Bu işlev yalnızca Üst üste bindirme incelemesi ile kullanılabilir.
Önceden ayarlanmış eşik değerine veya eşik aralığına göre otomatik olarak değerlendirilir.
Veriler saklanabilir ve geçmiş kayıtlara herhangi bir zamanda başvurulabilir.
Desteklenen ölçümler
| Öge | Birim | Açıklama |
|---|---|---|
| Basınç verimliliği | ％ | Geçerli Prescale için önerilen basınç aralığındaki renkli alanın yüzdesi |
| Basınç uygulanan alan | mm2 | Üzerinde rengin oluştuğu alan |
| Ortalama basınç | MPa | Rengin oluştuğu alandaki ortalama basınç |
| Maksimum basınç | MPa | Rengin oluştuğu alandaki maksimum basınç |
| Minimum basınç | MPa | Rengin oluştuğu alandaki minimum basınç |
| Ağırlık | N | Rengin oluştuğu alandaki ağırlık (basınç uygulanan alanın ürününe ve ortalama basınca göre hesaplanır) |
| Ölçülen yüzey alanı | mm2 | Belirtilen alanın yüzey alanı ve işlenecek alan |
| Tekdüzelik (basınç) | ％ | Rengin oluştuğu alan boyunca basınç tekdüzeliğini gösteren bir indekstir |
| Tekdüzelik (yoğunluk) | ％ | Rengin oluştuğu alan boyunca renk yoğunluğunun tekdüzeliğini gösteren bir indekstir |
