Estructura de Prescale

Hay dos tipos de Prescale: la presentación de dos hojas y la de una sola hoja. La presentación de dos láminas se compone de dos películas, las cuales están recubiertas respectivamente con material formador de color y material revelador de color. Este tipo se usa colocando los lados recubiertos con los agentes químicos entre sí. La presentación monohoja es una variedad con una única película base con un recubrimiento de material formador de color y revelador.

Cómo funciona Prescale

Las microcápsulas de la capa formadora de color se rompen por la presión y el colorante incoloro se absorbe en el revelador, lo que provoca una reacción química que produce un color rojo. Las microcápsulas que contienen el material formador de color se ajustan a diferentes tamaños y resistencias, y se recubren uniformemente, produciendo una densidad de color que corresponde a la cantidad de presión.

Al comprobar el gráfico estándar, el valor de presión se puede confirmar visualmente.

para presión media [PM]
Presión continua
Presión momentánea
  • * Las piezas representadas por las líneas de puntos pueden superar el rango de error permitido, por lo que solo deben usarse como referencia.
  • * Prescale se usa seleccionando las curvas A, B o C en función de las condiciones de temperatura y humedad.
  • * El tiempo de alcance de presión medido para la presión continua de presión ultrabaja extrema (5LW), presión baja extrema (4LW) y presión ultrabaja extrema (LLLW) es de 5 segundos, y el tiempo de mantenimiento de medición es de 2 minutos.
  • * La presión súper alta (HHS) es solo para presión continua.

1) una ilustración de la persona, instrucciones de uso

1

Corte las hojas Prescale o Prescale en las formas necesarias para la medición.

2

Inserte Prescale entre las superficies que se van a medir.
Aplique presión de funcionamiento normal.

3

Elimine Prescale.

4

Ahora puede ver la presión y su distribución.

5

Use el escáner especial para escanear la hoja de Prescale coloreada.

6

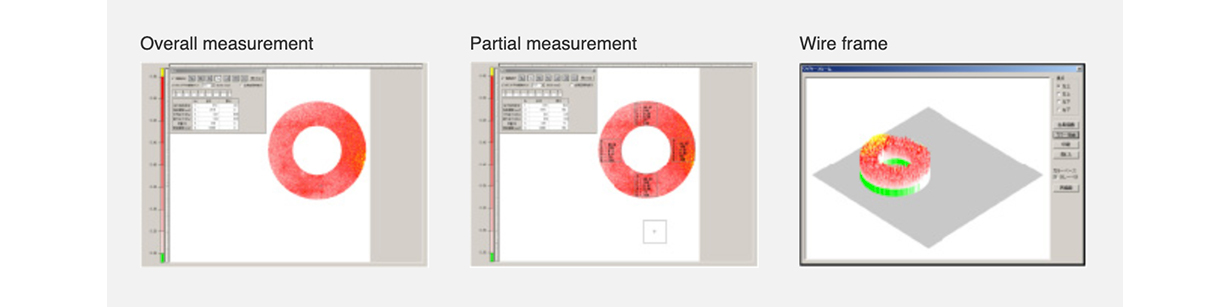

La selección de las condiciones de medición permite realizar mediciones de los valores de presión de objetos completos, secciones parciales y puntos precisos. La función de exportación de datos se puede usar para exportar datos en formato Excel, y el análisis de imágenes tridimensionales se puede realizar con el software de análisis 3D.

2) una imagen de vídeo de cómo usar Prescale

Puede descargar el folleto general y otra información de la aplicación para Prescale.

  • Folleto general
  • Aplicaciones para teléfonos inteligentes y tabletas
  • Aplicaciones para sectores automovilísticos
  • Aplicaciones para industrias alimentarias y farmacéuticas

También estamos aceptando solicitudes en línea de otra información sobre ejemplos de aplicaciones por uso o por sectores, y consultas gratuitas de muestras.
