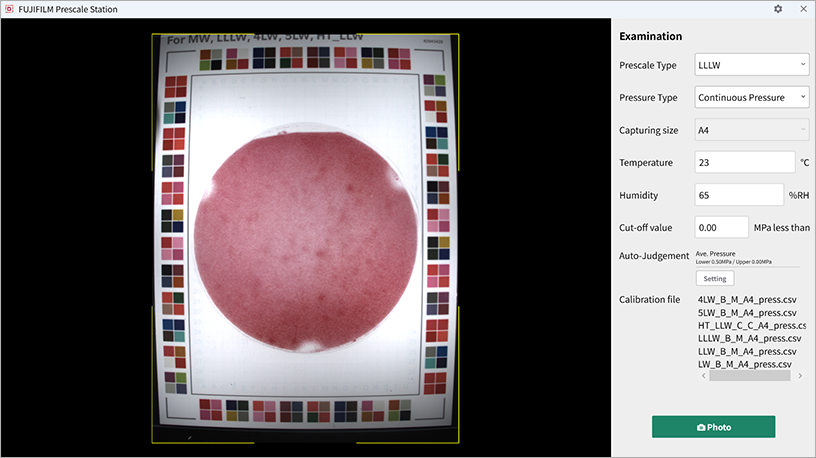

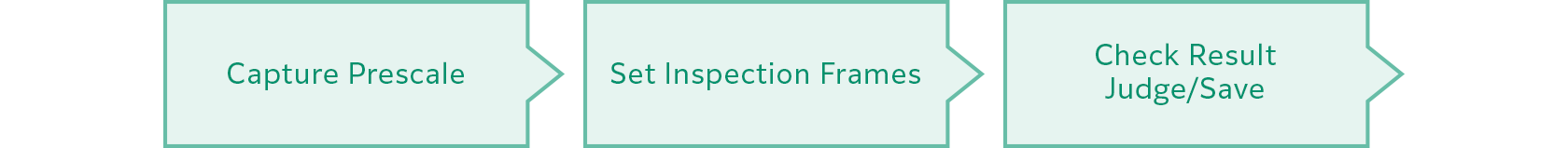

Configura los siguientes elementos:
- Tipo de prescaler
- Tipo de presión (presión momentánea / presión continua)
- Tamaño de captura
- Temp.
- Húmedo.
- Presión no válida*¹ (Opcional)
- *1 Los valores de presión inferiores al valor establecido se considerarán nulos.
Se puede configurar el sistema para que realice evaluaciones automáticas de «aprobado/suspenso» y muestre los resultados analíticos estableciendo previamente un valor o rango de umbral.
- ON/OFF: Ajuste para la evaluación automática.
- La valoración será «Aprobado» si el resultado del análisis se encuentra dentro del valor o rango establecido.
Pulsa el botón «Foto» para comprobar la imagen capturada.
Pulsa el botón «Inspección» para inspeccionar Prescale.

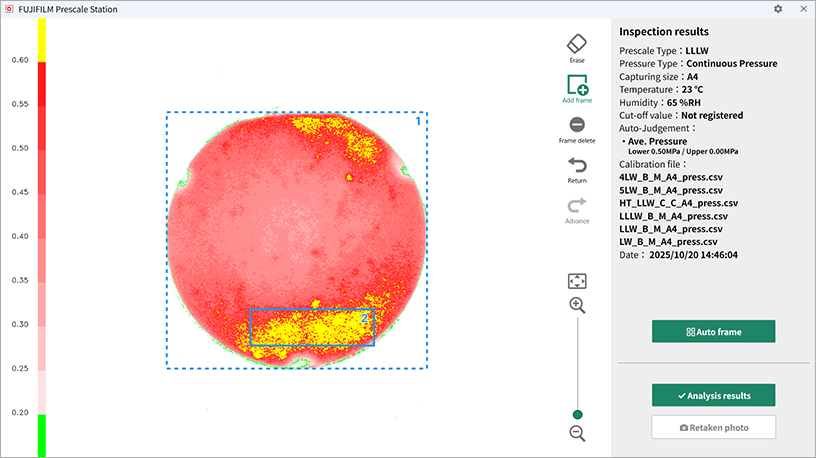

- Añadir marcos de inspección automáticamente: Pulsa el botón «Marco automático» para establecer automáticamente marcos de inspección en las áreas coloreadas de 1 cm2 o más.
- Añadir marcos cuadrados: Pulsa el icono «Añadir marco» y, al arrastrar la imagen, se añadirá un marco de inspección cuadrado.
Puedes definir el área de la imagen capturada que deseas excluir de la inspección. Pulsa el icono «Borrar» y marca las áreas que quieras excluir de la inspección.

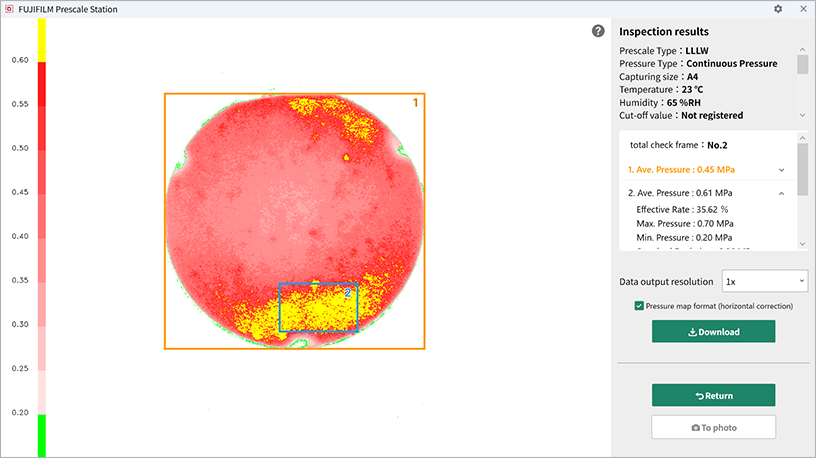

Pulsa el botón «Analizar resultado» para visualizar los resultados de la inspección. Se pueden consultar los elementos haciendo clic en las flechas situadas debajo de «Presión media». También puedes consultar los resultados de la evaluación de «Aprobado/Suspenso».
Pulsa el botón «Descargar» para exportar los resultados de las mediciones, las imágenes y los mapas de presión.
Pulsa el botón «Ir a la foto» para volver a la pantalla de lectura. Se mantendrán los ajustes anteriores.
| Artículo | Unidad | Explicación |
|---|---|---|
| Superficie medida | mm2 | La superficie de la zona especificada y la superficie que se va a tratar |
| Área sometida a presión | mm2 | El área en la que se genera el color |
| Eficiencia de presión | ％ | El porcentaje de área coloreada |
| Tasa efectiva | ％ | El porcentaje del área coloreada que se encuentra dentro del rango de presión recomendado para el Prescale correspondiente |
| Presión media | MPa | La presión media en la zona en la que se produce el color |
| Presión máxima | MPa | La presión máxima en la zona en la que se produce el color |
| Presión mínima | MPa | La presión mínima en la zona en la que se produce el color |
| Peso | N | El peso sobre la superficie en la que se produce el color (calculado a partir del producto de la superficie sometida a presión y la presión media) |
| SD | La desviación típica de la presión | |
| Uniformidad de la presión | ％ | Un índice que indica la uniformidad en toda la superficie en la que se produce el color |
- Resultados de la medición: información que se muestra en la pantalla de historial (tipo de prescalado, tipo de presión, etc.) y resultados del análisis (presión media, área de presión, etc.)
- Imágenes: archivos de imagen, como imágenes originales capturadas, imágenes de análisis e imágenes de barras de color
- Mapas de presión: datos de salida sobre el valor de presión de cada celda. La resolución de cada celda se puede ajustar por separado.
