ドラムカートリッジ[R1][R2][R3][R4]を交換したい

コンテンツID(1990)

概要

ドラムカートリッジの交換方法について説明します。
スポット保守契約のお客さまのみ実施してください。

注意
  • ドラムカートリッジやトナーカートリッジは幼児の手が届かないところに保管してください。幼児がトナーを飲み込んだ場合は、ただちに医師に相談し指示を受けてください。
  • ドラムカートリッジやトナーカートリッジを交換する際は、トナーが飛散しないように注意してください。また、トナーが飛散した場合は、トナーが皮膚や衣服に付いたり、トナーを吸引したり、または目や口に入らないように注意してください。
  • 次の事項に従って、応急措置を行ってください。
    • トナーが皮膚や衣服に付着した場合は、石けんを使って水でよく洗い流してください。
    • トナーが目に入った場合は、目に痛みがなくなるまで15分以上多量の水でよく洗い、必要に応じて医師の診断を受けてください。
    • トナーを吸引した場合は、新鮮な空気のところへ移動し、多量の水でよくうがいをしてください。
    • トナーを飲み込んだ場合は、飲み込んだトナーを吐き出し、水でよく口の中をすすぎ、多量の水を飲んでください。すみやかに医師に相談し指示を受けてください。
注記
  • ドラムカートリッジが入っているユニットを引き出した場合、2分以内にユニットの上全体に、同梱の黒いシートをかぶせてください。ドラムカートリッジに光が当たることによって、画質に影響が出るおそれがあります。
  • 弊社が推奨していないドラムカートリッジを使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するドラムカートリッジをご使用ください。
補足
  • ドラムカートリッジを交換するときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • ドラムカートリッジを、直射日光や室内蛍光灯の強い光に当てないでください。また、ドラムの表面に触れたり、傷を付けたりしないでください。きれいなプリントができなくなることがあります。
  • 操作パネルのディスプレイに「ドラムカートリッジ[R1]を交換してください。」が表示されたあとは、画像汚れが発生することがあります。
  • 本機が節電状態になっている場合は、ドラムカートリッジを交換する前に操作パネルで<節電>ボタンを押し、<機械確認>ボタンを押して節電状態を解除してください。
  • ドラムカートリッジを交換するときは、操作パネルが点灯している場合も<機械確認>ボタンを押して正確なドラムカートリッジの状態を確認してから、交換してください。
  • 操作パネルのディスプレイに、「予備のドラムカートリッジ[R1]を用意してください。」とメッセージが表示されたあとは、画像汚れが発生することがあります。
  • ドラムカートリッジの交換時期については、操作パネルのディスプレイに表示されるメッセージに従ってください。

手順

操作パネルのディスプレイに表示されたドラムカートリッジの位置([R1]/[R2]/[R3]/[R4])を確認し、該当するドラムカートリッジを交換します。
ここでは、ドラムカートリッジ[R1]を例に説明します。ドラムカートリッジ[R2]/[R3]/[R4]も手順は同様です。

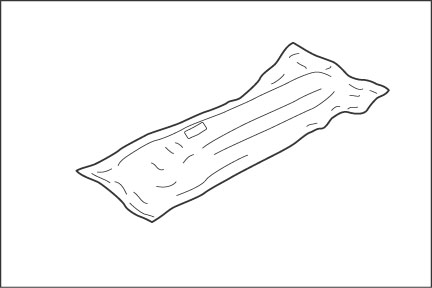

  1. 新しいドラムカートリッジを、箱から取り出しておきます。



    注記
    • ドラムカートリッジは平らな場所に置いてください。
    • ドラムカートリッジを立てた状態で置かないでください。
  2. 機械が停止していることを確認し、フロントカバーを開けます。



  3. レバー[R1-R4]を手前に引き下げます。



  4. ユニットの取っ手を持ち、ユニットを引き出します。



    注意

    ユニットを引き出すときは、ゆっくりと引き出してください。ユニットを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因になるおそれがあります。

  5. ドラムカートリッジの両端にあるリングを持ち、上方向に取り出します。



    注意

    リングに指をかけて持ち上げてください。

  6. 使用済みのドラムカートリッジを、新しいドラムカートリッジが入っていた箱に収納します。

  7. 新しいドラムカートリッジを袋から取り出します。



    注記
    • 袋から取り出すときに、ドラムの表面に触れたり、傷を付けたりしないでください。
  8. ドラムカートリッジの保護シートを、下に敷くようにして開きます。



  9. ドラムカートリッジの両端にあるリングを持ち上げます。



    注意

    リングに指をかけて持ち上げてください。

  10. ドラムカートリッジをガイドに沿って置きます。



  11. ドラムカートリッジの両端を上から押して水平にセットします。



  12. ユニットを奥まで押し込み(1)、ユニット部の取っ手を格納します(2)。



  13. レバー[R1-R4]を持ち上げて、閉じます。



  14. フロントカバーを閉じます。

    補足
    • フロントカバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
