自動両面原稿送り装置

コンテンツID(2740)

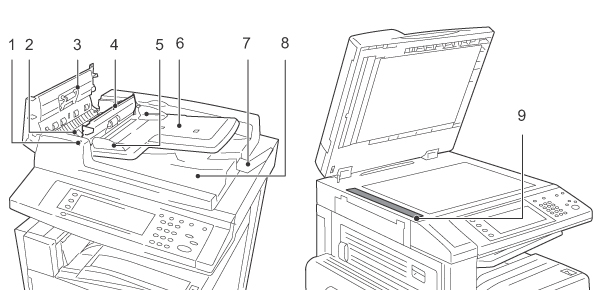

番号 名称 働き
1 確認ランプ 原稿が正しくセットされされていると点灯します。
2 ノブ 原稿詰まりを処置するときに回します。
3 左側カバー 原稿詰まりを処置するときに開けます。
4 内カバー 原稿詰まりを処置するときに開けます。
5 原稿ガイド 原稿の端をそろえます。
6 原稿送りトレイ 原稿をセットします。
7 原稿受けストッパー 排出された原稿の飛び出しを防ぎます。
8 原稿受け 原稿が排出されます。
9 原稿読み取りガラス 原稿を読み取ります。
補足
  • 本文中では、「自動両面原稿送り装置(オプション)」を「原稿送り装置」と表します。
