レバー[4b]、ユニット[4]

コンテンツID(2292)

概要

用紙が詰まると、機械が停止してアラームが鳴ります。詰まった用紙の破損を避けるため、まずは、操作パネルのディスプレイに表示されたメッセージに従ってください。

操作パネルに中とじフィニッシャーC1内部での紙詰まりを示すメッセージが表示されたら、次の手順に従って、詰まった用紙を取り除いてください。

注記
  • 紙詰まりが発生したとき、紙詰まり位置を確認しないで用紙トレイを引き出すと、用紙が破れて機械の中に紙片が残ってしまうことがあります。故障の原因になるので、紙詰まりの位置を確認してから、処置をしてください。
  • 紙片が本体内に残っていると、紙詰まりの表示は消えません。
  • 紙詰まりの処置をするときは、本体の電源を入れたままの状態にしておいてください。電源を切ると、本体のメモリー上に蓄えられた情報が消去されます。
  • 本体内部の部品には触れないでください。印字不良の原因になります。
補足

手順

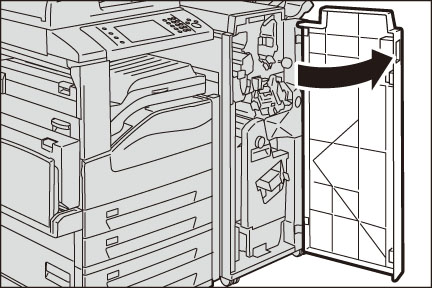

  1. フィニッシャーの正面カバーを開けます。



  2. レバー[4b]を左方向に開きます。



  3. 用紙があれば取り除きます。



  4. 手前に止まるところまでユニット[4]を引き出します。



  5. 左上部に出ている用紙と、ユニット内部の用紙をすべて取り除きます。



    補足
    • 用紙が破れた場合、紙片が残っていないかを確認してください。
  6. 奥に突き当たるところまで、ユニット[4]を戻します。

  7. レバー[4b]を閉じます。

  8. フィニッシャーの正面カバーを閉じます。

    補足
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
