中とじホチキスカートリッジを交換したい(中とじフィニッシャーC1装着時)

コンテンツID(2460)

概要

中とじフィニッシャーC1装着時の、中とじホチキスカートリッジの交換方法を説明します。

注記
  • 弊社が推奨していないホチキス針を使用された場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するホチキス針をご使用ください。
  • ホチキスカートリッジを交換するときは、本体の電源を入れたままの状態にしておいてください。
  • 本機が節電状態になっている場合は、ホチキスカートリッジを交換する前に操作パネルで <節電>ボタンを押し、<機械確認>ボタンを押して節電状態を解除してください。
  • ホチキスカートリッジを交換するときは、操作パネルが点灯している場合も<機械確認>ボタンを押して正確なホチキスカートリッジの状態を確認してから、交換してください。
補足
  • 交換がうまくいっていない場合、ディスプレイに交換を促すメッセージが表示されたままになります。その場合は、もう一度手順に従ってカートリッジをセットし直してください。
  • ホチキスカートリッジを注文するときは、弊社のカストマーコンタクトセンターまたは販売店に連絡してください。

手順

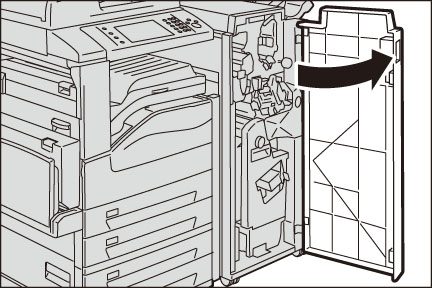

  1. 機械が停止していることを確認し、フィニッシャーの正面カバーを開けます。



  2. レバー[R2 R3]をつまみ(1)、ユニットを引き出します(2)。



  3. 中とじホチキスカートリッジの左右のオレンジ色の部分を持ちます。



  4. 斜め方向に回転させます。



  5. 上に引きながら取り出します。



  6. 新しい中とじホチキスカートリッジの、左右のオレンジ色の部分を持ちながら元の位置に戻し、上から軽く押して、カチッと音がするのを確認します。



  7. ユニットを元の位置に戻します。



  8. フィニッシャーの正面カバーを閉じます。

    補足
    • フィニッシャーの正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
