用紙トレイ6(大容量給紙トレイ1段)の用紙サイズを変更したい

コンテンツID(2520)

概要

用紙トレイ6(大容量給紙トレイ1段)にセットしている用紙を違うサイズの用紙と入れ替えます。

補足
  • 用紙トレイ6(大容量給紙トレイ1段)には、用紙の紙質が設定されています。通常は、[普通紙]が設定されています。異なる紙質の用紙に変える場合は、印字品質を保つため、セットする用紙に合わせて、紙質の設定を変更してください。
    紙質の設定については、用紙トレイの用紙種類の設定を変更したいを参照してください。

手順

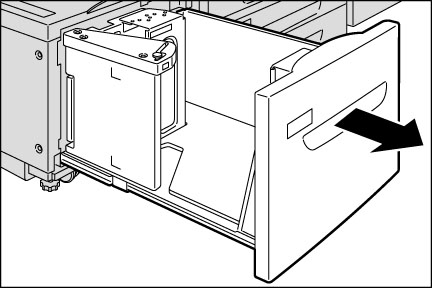

  1. 用紙トレイを、手前に止まるところまで引き出します。



    注意

    用紙トレイを引き出すときは、ゆっくりと引き出してください。トレイを勢いよく引き出すと、ひざなど身体にぶつかりケガの原因となるおそれがあります。

    注記
    • 本機がジョブを処理しているあいだは、ジョブで使用している用紙トレイを引き出さないでください。
    • 紙詰まりを防ぐため、紙質やサイズが違う用紙を重ねてセットしないでください。
    • 用紙の劣化を防ぐため、用紙トレイに残っている用紙の上に用紙を補給しないでください。残っている用紙は、取り除いたあと、新しくセットした用紙の上に重ねてください。
  2. 用紙がセットされている場合は、用紙を取り出します。

  3. エンドガイドを開いて(1)、奥のガイドのネジを外し(2)、ガイドを用紙トレイから外します。



  4. ガイドの下部にある突起を、用紙サイズの穴に差し込み(1)、ガイドの上面にある用紙サイズの穴に、用紙トレイの突起を差し込んで、ネジを締めます(2)。



  5. 手前のガイドのネジを外し、ガイドを用紙トレイから外します。



  6. ガイドの下部にある突起を、用紙サイズの穴に差し込み(1)、ガイドの上面にある用紙サイズの穴に、用紙トレイの突起を差し込んで、ネジを締めます(2)。



  7. 下図のようにエンドガイドのレバーを引き上げ(1)、レバーを溝に沿って移動させながら用紙サイズに合わせて(2)、レバーを下ろします(3)。



    注記
    • ガイドは、用紙の幅に正しく合わせてください。ガイドの位置がずれていると、用紙が正常に搬送されず、紙詰まりの原因になることがあります。
    補足
    • エンドガイドの8.5″の左側の溝は使用しません。
  8. エンドガイドを開き(1)、コピーまたはプリントする面を上にして、用紙の先端を右側にそろえてセットします(2)。



    注記
    • 用紙上限線(「MAX」の位置)を超える量の用紙をセットしないでください。紙詰まりや故障の原因になります。
  9. エンドガイドをしっかり閉じます。



  10. 奥に突き当たるところまで、用紙トレイをゆっくりと押し込みます。

    注記
    • 用紙トレイを押し込むときは、ゆっくりと押し込んでください。トレイを勢いよく押し込むと、故障の原因になります。
  11. 用紙の種類を変更した場合は、用紙トレイに用紙種類を設定します。
