トナー回収ボトル(R5)を交換したい

コンテンツID(1980)

概要

トナー回収ボトルの交換方法について説明します。

警告
  • こぼれたトナーを電気掃除機で吸い取らないでください。本製品内およびトナーカートリッジ、トナー回収ボトル等に付着したトナーを電気掃除機で吸引することもおやめください。掃除機を用いると、掃除機内部のトナーが、電気接点の火花などにより、発火または爆発するおそれがあります。床などにこぼしたトナーは、ほうきで掃き取るか、または石けん水を湿らした布などで拭き取ってください。大量にこぼれた場合、弊社カストマーコンタクトセンターまたは販売店にご連絡ください。
  • トナー回収ボトルは、絶対に火中に投じないでください。トナーが発火または爆発する可能性があり、火傷のおそれがあります。使い終わった不要なトナー回収ボトルは、弊社にて回収いたしますので、必ず弊社カストマーコンタクトセンターまたは販売店にご連絡ください。
注記
  • トナー回収ボトルの裏側にある5箇所の灰色のスポンジ部分には触れないでください。トナーが指に付着するおそれがあります。
  • トナー回収ボトルを交換するとき、回収されたトナーがこぼれて床面を汚すことがあります。あらかじめ床に紙などを敷いて作業することをお勧めします。
  • 使用済みのトナー回収ボトルは、処理が必要です。弊社または販売店にお渡しください。
  • 弊社が推奨していないトナー回収ボトルを使用した場合、装置本来の品質や性能を発揮できないおそれがあります。本製品には、弊社が推奨するトナー回収ボトルをご使用ください。
補足

手順

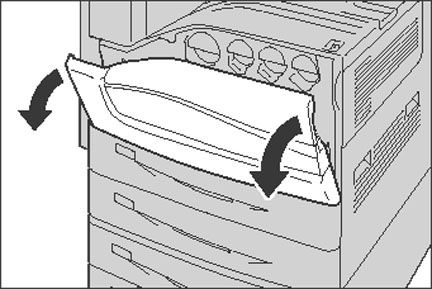

  1. 機械が停止していることを確認し、正面カバーを開けます。



  2. トナー回収ボトルの上の部分にあるツメを下に押しながら、倒すように、斜め上に引き抜きます。





    注記
    • トナー回収ボトルを引き抜いたら、上下を逆さまにしないでください。トナーがこぼれるおそれがあります。
  3. 新しいトナー回収ボトルと清掃棒を準備します。



    補足
    • 箱から新しいボトルと清掃棒を取り出しておきます。
  4. 新しい清掃棒でレーザースキャナー部内を、それぞれ清掃します。清掃棒が奥に突き当たるまで押し込み、ゆっくり引き抜きます。1回ずつ行います。



  5. レーザースキャナー部内の清掃が終わったら、古い清掃棒を取り出します。



  6. 新しい清掃棒を正面カバーの裏側に設置します。



  7. 新しいトナー回収ボトルの下のへこみ部分を、本体のツメに合わせます。



  8. カチッと音がするまで、トナー回収ボトルを起こします。



  9. 使用済みのトナー回収ボトルをビニール袋に入れ、しっかりファスナーを閉めます。



  10. 使用済みのトナー回収ボトルは、両手でしっかり持って空箱に収納し、古い清掃棒も一緒に収納します。



    補足
    • 使用済みのトナー回収ボトルは、弊社または販売店にお渡しください。
  11. 正面カバーを閉じます。

    補足
    • 正面カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
