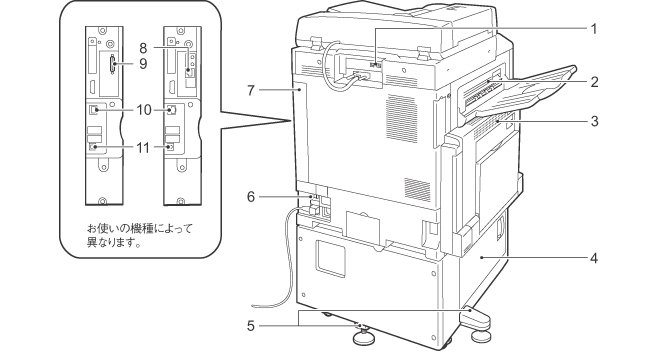

左側面部、および背面

コンテンツID(2710)

番号 名称 働き
1 USB2.0インターフェイスコネクター(オプション) メモリーカードリーダーまたはUSBメモリーのケーブルを接続します。
2 左側面最上部カバー 紙詰まりを処理するときに開けます。
3 左側面上部カバー 紙詰まりを処理するときに、リリースレバーを押して開けます。

注記

  • 左側面上部カバーを開けるときは、あらかじめ「スリープモード」を解除して、電源を切ってください。
4 左側面下部カバー 紙詰まりを処置するときに開けます。用紙トレイ6が装着されている場合は、用紙トレイ6(大容量給紙トレイ)を左に移動してから開けます。
5 アジャスターフット 本体の転倒を防止します。本体の設置後に床に接するまで時計回りに回転させます。
6 リセットボタン 漏電を検知すると、自動的に電源を遮断します。
7 右奥カバー インターフェイスケーブルを接続するときに開けます。

注記

  • インターフェイスケーブルの接続後は、必ずカバーを取り付けてください。
8 Gigabit Ethernet インターフェイスコネクター ネットワークケーブルを接続します。
9 パラレルインターフェイスコネクター(オプション) セントロニクス準拠インターフェイスケーブルを接続し、コンピューターと接続します。
10 10BASE-T/100BASE-TXコネクター ネットワークケーブルを接続します。Gigabitイーサネットボードを装着している場合は、使用できません。
11 USB2.0インターフェイスコネクター プリンター用の USBケーブルを接続します。
