内部

コンテンツID(2720)

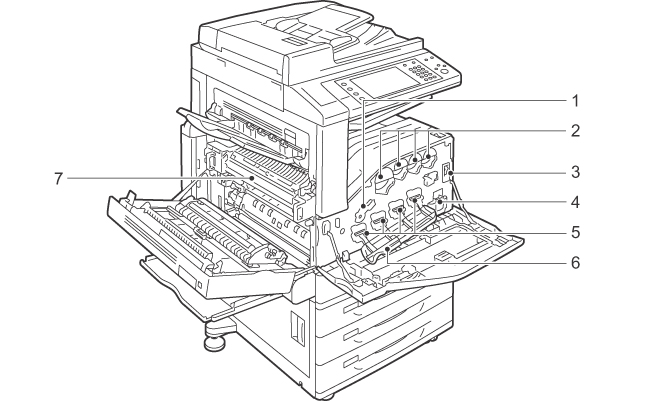

番号 名称 働き
1 ストッパー ドラムカートリッジを交換するときに、ドラムカートリッジカバーのロックを解除します。
2 トナーカートリッジ ブラック(K)、シアン(C)、マゼンタ(M)、イエロー(Y)の4色のトナー(画像形成剤)が入っています。
3 主電源スイッチ 本機の主電源を入/切します。主電源については、必ず、機械管理者の指示に従ってください。
注記
  • 主電源を切る場合は、必ず電源を先に切ってください。
4 トナー回収ボトル(R5) 使用済みのトナーが回収されます。
5 ドラムカートリッジ(R1、R2、R3、R4) 感光体がセットされています。本機に向かって左から、R1、R2、R3、R4です。
6 ドラムカートリッジカバー ドラムカートリッジを交換したり、内部を清掃したりするときに開けます。
7 定着装置(R8) トナーを用紙に定着させます。高温なので触れないように注意してください。
