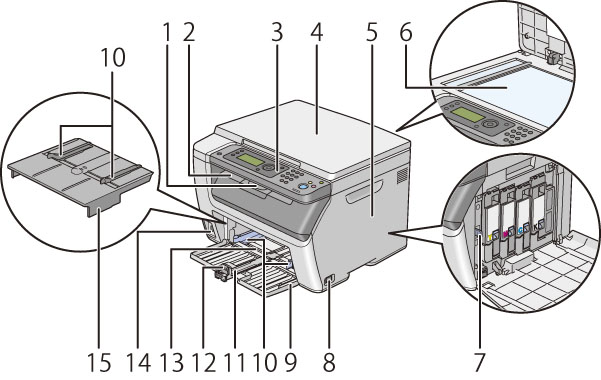

前面

コンテンツID(0001)



番号

名称

働き

1

排出延長トレイ

大きい用紙に印刷する場合に引き出します。

2

排出トレイ

プリントされたものが排出されます。

3

操作パネル

操作に必要なボタン、ランプがあります。

4

原稿カバー

スキャンやコピーのときに開けて原稿を原稿ガラスの上にセットします。

5

サイドカバー

トナーカートリッジの交換や内部の清掃のために開閉します。

6

原稿ガラス

コピーやスキャンのときに原稿をセットします。

7

清掃棒

内部の清掃のために使います。

8

電源スイッチ

本体の電源を入/切します。

9

フロントカバー

用紙をセットために開閉します。

10

用紙ガイド(サイドガイド)

用紙の左右の位置を固定します。

11

用紙セットバー

用紙の前後の位置を固定します。

12

用紙ガイド(エンドガイド)

用紙セットバーで位置を固定できない小さな用紙の固定をします。

13

用紙トレイ(MPF)

用紙をセットします。

14

USB差込口

USB記憶デバイスにスキャンするときに使用するコネクターです。

15

用紙トレイ(PSI)

用紙をセットします。
