斜行度の調整

コンテンツID（1021）

概要

画像の傾き（斜行度）を、おもて面/ うら面ごとに0.1mm 単位で調整します。
画像の位置を用紙送りとは逆方向に調整したい場合は正の値を、用紙送り方向に調整したい場合は負の値を指定します。

手順

1. 出力サンプルを確認し、発生した斜行度のずれ量を計測します。

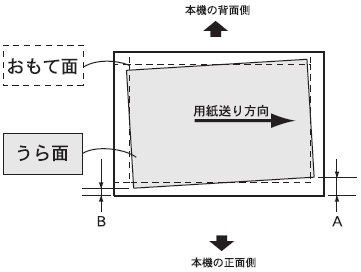

   出力されたサンプルの用紙送り方向側のリードレジの長さを「A」、用紙送り反対方向側のリードレジの長さを「B」として、次の式によって斜行度のずれ量を求めます。 　　

   斜行度のずれ量 ＝ A － B

2. ［斜行度］を選択して、［確認/ 変更］を押します。

3. ［おもて］と［うら］の現在の設定値に、手順1 で計測した斜行度のずれ量を加えた値を入力します。

   補足

   • 入力枠の上に表示される入力可能範囲の上限値、および下限値は、機械内部での設定により異なります。
   • 片面に上限値、または下限値を入力しても、斜行度のずれが解消されない場合は、反対面を合わせて調整してください。
   • 正または負の値を入力すると、斜行度は次のように調整されます。




4. ［閉じる］を押します。
