左側面部での紙詰まりを取り除きたい

コンテンツID（2006）

概要

機械本体(左側面部)で発生した紙づまりの処置方法について説明します。

手順

1. 次のオプションを装着している場合は、次の操作を行います。
   オプションが装着されていない場合は、手順2.へ進みます。

   ■ 大容量給紙トレイ（１段）装着時

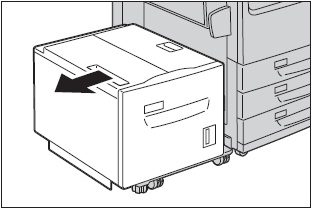

   1) 用紙トレイ上部左側にある取っ手を持って、左方向へ止まるまでゆっくり移動させます。



   ■ 大容量給紙トレイB1-S または大容量給紙トレイC1-DS 装着時


   1) 大容量トレイユニットのフロントカバーを開けます。





2. 本体の左側面下部カバーの取っ手を握りながら、開けます。





3. 上部に詰まっている用紙があれば、取り除きます。




   補足

   • 用紙が破れた場合、紙片が残っていないかを確認してください。



4. 下部に詰まっている用紙があれば、取り除きます。




   補足

   • 用紙が破れた場合、紙片が残っていないかを確認してください。



5. 左側面下部カバーを閉じます。

   補足

   • 左側面下部カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。



6. オプション装着時は、次の操作を行います。

   ■ 大容量給紙トレイ（1 段） 装着時
   　1) 大容量給紙トレイ（1 段）をゆっくり元に戻します。
   ■ 大容量給紙トレイB1-S または大容量給紙トレイC1-DS 装着時
   　1) 大容量トレイユニットのフロントカバーを閉じます。


   補足

   • 大容量給紙トレイ（１段）が正しい位置に戻ってない場合や、大容量トレイユニットのフロントカバーが開いていると、メッセージが表示され、機械が作動しません。
