ノブ［2c］、レバー［2e］/［2f］、三つ折り排出トレイ［2d］での紙詰まりを取り除きたい
コンテンツID（2042）
概要
オプションのフィニッシャーD4、または中とじフィニッシャーD4 を装着している場合に、フィニッシャーの内部(Z 折りユニット)で発生した紙づまりの処置について説明します。
中とじフィニッシャーD4 を例に説明します。フィニッシャーD4 も手順は同様です。
補足
- 用紙が詰まる箇所によって処置方法が異なります。表示されたメッセージに従って、詰まっている用紙を取り除いてください。
手順
-

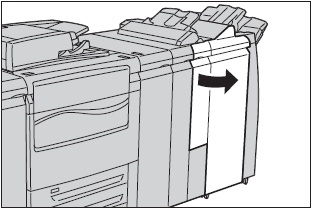

機械が停止していることを確認し、フィニッシャーの右カバーを開けます。
-
三つ折り排出トレイ［2d］を引き出し（①）、レバー［2e］を開き（②）、詰まっている用紙を取り除きます。
補足- 用紙が破れた場合、紙片が残っていないかを確認してください。
-
手順2 で用紙が取り除けない場合は、レバー［2e］を戻してからレバー［2f］を開き（①）、ノブ［2c］を左方向に回し（②）、詰まっている用紙を取り除きます。
補足- 用紙が破れた場合、紙片が残っていないかを確認してください。
-
開いたレバー([2f] または [2e])を戻し（①）、三つ折り排出トレイ[2d]を戻します（②）。
-
フィニッシャーの右カバーを閉じます。
補足- フィニッシャーの右カバーが少しでも開いていると、メッセージが表示され、機械が作動しません。
