日本

屋内用リモコン雲台システム

NEW

常に最高レベルの品質が要求される放送用TVカメラ・レンズ業界でトップシェアを誇るフジノンが長年培ってきたテクノロジーをあますところなく屋内用リモコン雲台システムにも投入しました。

放送局での報道や映像制作をはじめとする幅広い用途において、確かな精度と高い実用性でお応えします。

EPT-7D-02A / EPT-7D-V2A(バーチャル)

ハンディカメラ搭載可能な小型高性能リモコン雲台システムです。デジタル制御によりパン動作範囲360°を実現し、高い静粛性、静止精度を備えています。


  • ハンディカメラ搭載可能
  • 高い静粛性と静止精度を実現
  • パン動作範囲360°で、切れ目の無い映像創りが可能
  • V2Aシステムはパン/チルトの正確な位置情報の出力が可能(RS422使用時)

主な仕様

型名

EPT-7D-02A / EPT-7D-V2A(バーチャル)

使用範囲

[02A] 屋内一般

[V2A] 屋内一般(バーチャルタイプ)

適用カメラ

ENGカメラ

適用レンズ

ENGレンズ

搭載可能質量

15kg(最大)

使用温度範囲

-10℃~+40℃

作動範囲

パン

  • 動作:本体回転型
  • 角度:±180°
  • 速度:30°/s(最大)

チルト

  • 動作:片持重心回転型
  • 角度:上側 40°、下側 40°
  • 速度:20°/s(最大)

静止精度

±1'以内

速度比

1:1000以上

騒音レベル

NC30(20°/s時)以下

電源

AC100〜240V 50/60Hz

消費電力

50W

質量

約10kg

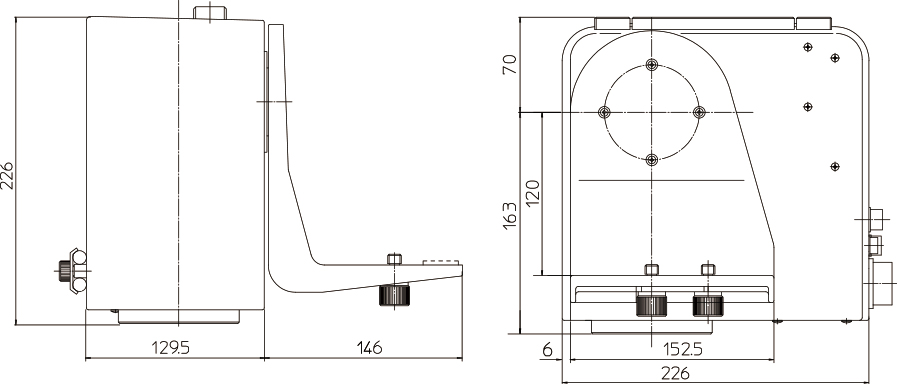

外形寸法図(mm)
システム例

EPT-7F-H2A / EPT-7F-V2B(バーチャル)

  • HD小型ボックスタイプカメラ用
  • スタジオ運用にも対応
  • 高い静粛性とスムーズな動作性能を実現
  • 雲台からカメラコントロールが可能

主な仕様

型名

EPT-7F-H2A / EPT-7F-V2B(バーチャル)

使用範囲

[H2A] 屋内一般

[V2B] 屋内一般(バーチャルタイプ)

適用カメラ

小型箱型カメラ

適用レンズ

ENGレンズ

搭載可能質量

4kg(最大)

使用温度範囲

0℃〜+40℃

動作範囲

パン

  • 動作:本体回転型
  • 角度:330°
  • 速度:25°/s(最大)

チルト

  • 動作:片持重心回転型
  • 角度:上側 40°、下側 40°
  • 速度:15°/s(最大)

静止精度

±5′以内

速度比

1:100以上

電源

DC15V

消費電力

50W(最大)

質量

約4.3kg

外形寸法図(mm)
システム例

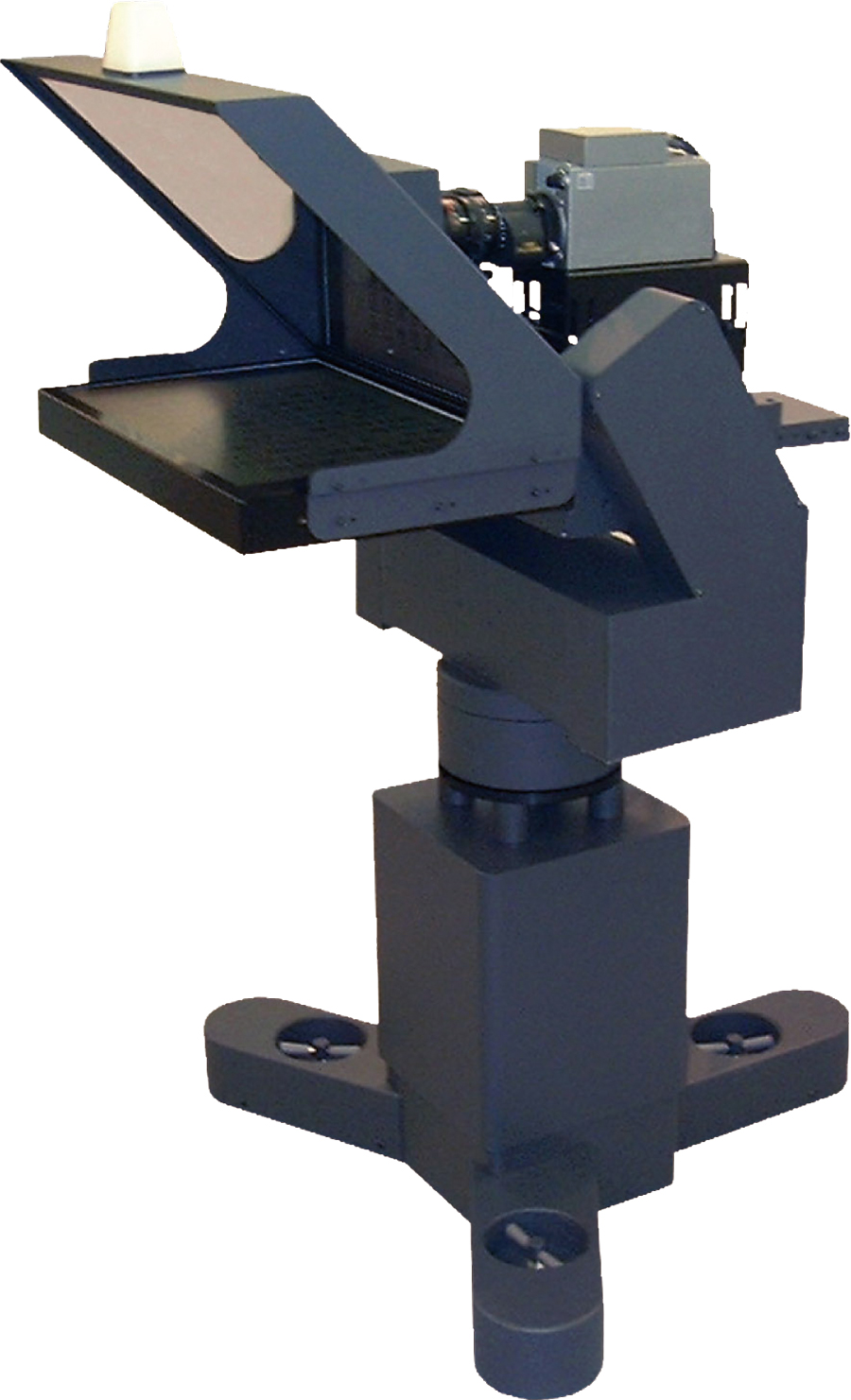

EPT-8B-12A

  • 22インチワイドモニターを採用し、視認性を向上
  • 特殊両持ち構造による小型化を実現
  • 汎用性の高いカメラ取り付け台を開発
  • 着座から立ち位置まで対応可能の新ペデスタルに対応

主な仕様

型名

EPT-8B-12A

使用範囲

屋内スタジオ用

搭載可能プロンプタ

FUJINON LCDワードプロンプタ(WP-20F-22A)

搭載可能カメラ

ENGカメラ/小型ボックスカメラ

搭載可能レンズ

ENGレンズ

搭載可能質量

30kg(最大):プロンプタ、レンズ、カメラ含む

作動範囲

パン

  • 動作:本体回転型
  • 角度:330°
  • 速度:25°/s(最大)

チルト

  • 動作:両持重心回転型
  • 角度:上側 20°、下側 20°
  • 速度:15°/s(最大)

静止精度

±3'以内

速度比

1:150以上

騒音レベル

NC35以下(1°/sにて)

カメラ取付高さ

492〜542mm(ペデスタル取付面より)

使用温度範囲

0℃~+40℃

電源

AC100〜240V / 50〜60Hz

消費電力

最大250W

質量

約40kg

外形寸法図(mm)

システム例
