エンジニアリングソリューション : 検査・検品オートメーション

FECが提供するエンジニアリング、メンテナンス、システム開発、品質検査機器に関する各種ソリューションをご紹介します。

本製品・ソリューションは、富士フイルムグループ向けのみの対応になっております。

検査・検品オートメーション(画像外観検査)

  • 検査に人手がかかりすぎている

  • 検査を自動化したいが進め方が不安

  • 自動検査機を導入したが使えない

富士フイルムエンジニアリングには、「富士フイルム品質*1」を
支えてきた品質保証・検査設備技術があります。
ユーザーの立場に立って、省人化・品質向上をお手伝いします。

  • *1 写真フィルムは“信頼して買っていただく商品”です。均一で高品質な商品を供給し続けることを企業活動の原点としています。

当社が得意とする検査領域・分野

写真フィルムの製造・生産を支えてきた富士フイルムの検査・評価の手法は幅広い分野において応用ができます。富士フイルムエンジニアリングでは、フィルムの製造・生産の現場で培った品質保証・検査設備技術を基に、以下の領域・分野へ検査・検品の自動化・効率化をサポートすることができます。

  • フィルム・紙
  • 樹脂成形部品
  • 空瓶/瓶内異物
  • 鋼板・化粧板
  • 光学部品
    (レンズ、フィルター、レンズ材料)
  • 金属加工部品
  • 医薬・食品(錠剤、包装)

多様な対象品のそれぞれに適した検査システムを製作します

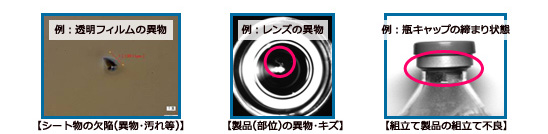

検査機で異物を見つけた例です。

画像外観検査の専門家が、検査システム設計/実用化エンジニアリング/円滑な運用の各フェーズでサポートいたします。確実な効果を得るための支援・コンサルティングを行い、より省人化・効率化を図りながらも、大切な製造物のキズ、汚れ、打痕などの不具合を見逃さず、製造物の品質向上のお手伝いいたします。

当社が開発する外観検査装置

品質保証の全体視点から検査・評価機のあるべき姿を構想して提案、製作します。

検査装置・システムの開発例

  • フィルム・紙・鋼板などの表面欠陥検査装置 (連続ウェブ/枚葉)
  • 鋼管・金属缶自動外観検査装置
  • 包装・シールの外観検査装置
  • 成形部品の外観検査装置
  • 瓶内液中異物検出装置
  • 錠剤の外観(汚れ・印刷・刻印)自動検査装置
  • 光学フィルター欠陥検査装置
  • レンズ欠陥検査装置
  • 空瓶外観検査装置
  • 瓶キャップ検査装置

以下より、検査・検品の自動化を推進するために当社が開発した自動検査機の事例をご紹介します。

自動検査機の開発事例・お客さま導入事例

「富士フイルム品質」を支える当社の品質保証・検査設備技術をベースに、品質向上・省人化を目的とする自動外観検査機をお客さまのニーズに合わせて開発いたします。

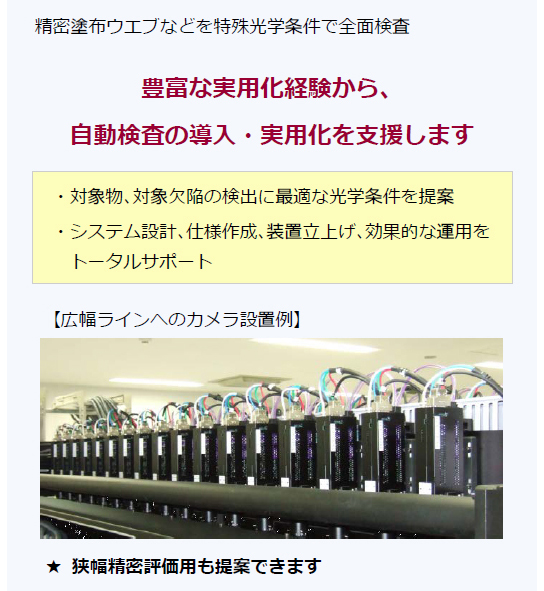

広幅高速ウエブラインセンサ式欠陥検査機

広幅製品に適用したカメラの例です。

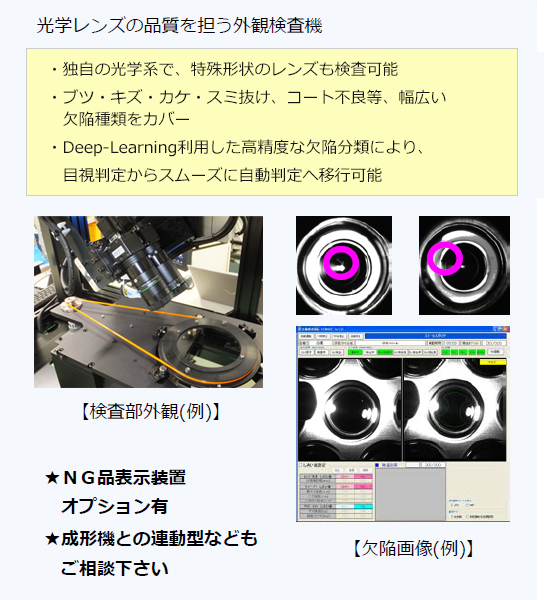

レンズ外観検査機

光学レンズの外観検査の例です。

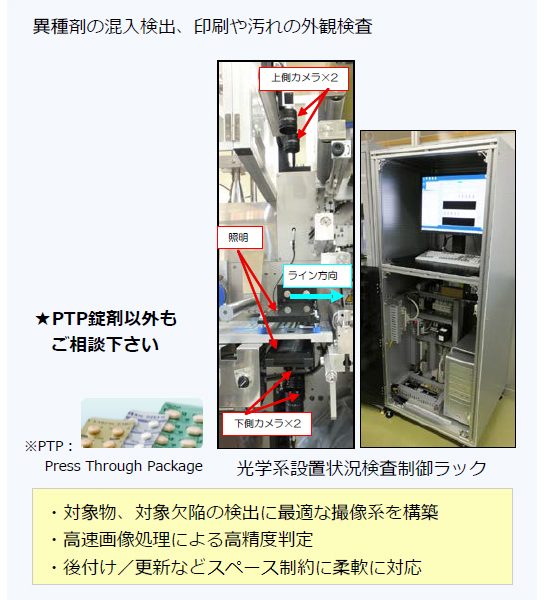

PTP錠剤 外観/印刷文字検査機

異種混入防止、印刷検査の例です。

金属加工部品 自動外観検査機

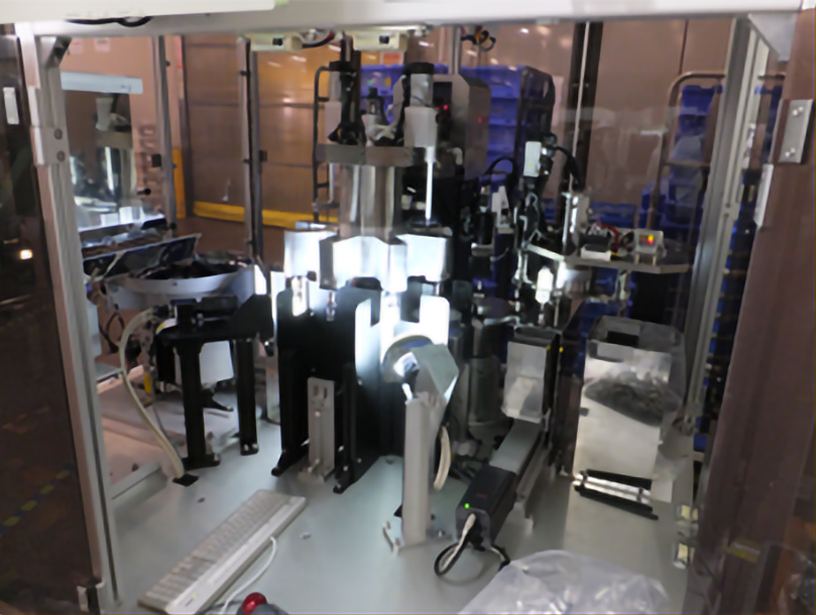

自動プロト機

  • ワーク凹凸形状に影響されない光学系で、安定検査
  • ワーク全周を高速検査
  • Deep-Learning利用した高精度な欠陥検知/分類が可能
  • お客さまの視点で、提案・ソリューションを提供

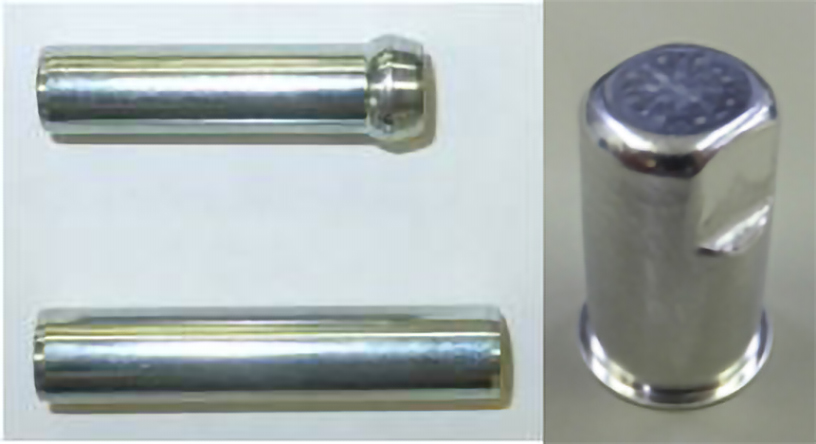

対象鋼管

画像検査の例です。
画像検査の例です。

仕様例

対象鋼管

円筒状の部品・パイプ

ワークサイズ

外径Φ8~12mm、長さ17~45mm

対象ワーク

視認できるキズ・打痕・クラック・介在物

検査領域

鋼管全面(端面除く)

検査能力

毎分30個(部品、装置仕様による)

ワーク供給排出・選別

自動化オプション、多数

検査履歴/検査個別データー保存機能

有り

類似ワークへの対応

富士フイルムエンジニアリングでは以下のようなワークにも対応することができます。お客さまのご要望をお伺いの上、最適な仕組みをご提案いたします。また、インライン検査システムも対応します。

  • パイプ状製品 : 金属/樹脂など。直管、変形形状品にも対応。
  • 缶、カップ形状品 : 金属/樹脂など。一部切り欠き品も可。
  • 棒状品 : 金属/樹脂/塗工品など。

光学レンズ自動外観検査システム(平板小型レンズ検査装置)

2種の撮像方式を自動で切換えて多様な欠陥に対応、高精度検出を実現

暗視野照明画像例

明視野照明画像例

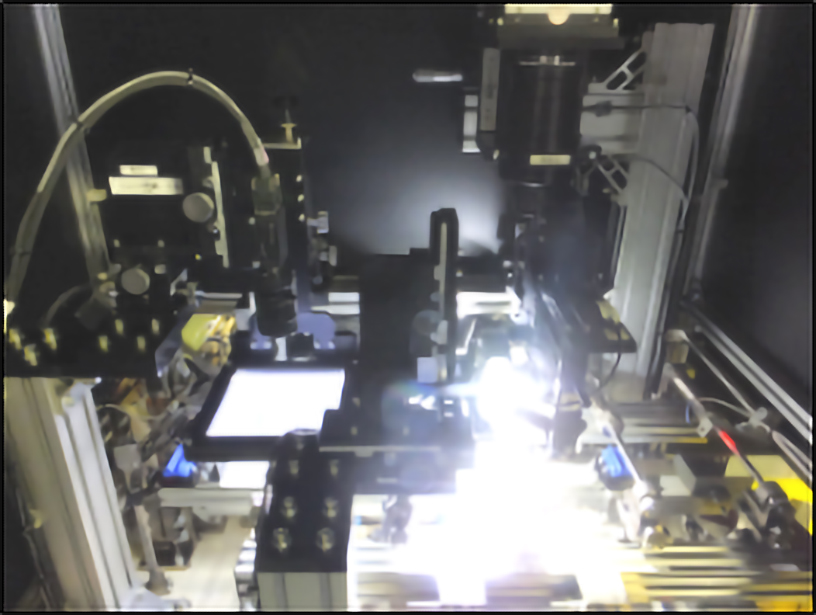

装置外観

  • ワークサイズや形状に合せてカスタマイズします。
  • ご要望によりインライン検査、全自動検査などにも対応します。
  • その他光学部品(光学フィルター、ミラーなど)の検査もご相談ください。

仕様

検査対象

平板レンズ(素ガラスおよびコーティング済み)

ワークサイズ

外径Φ2.5mm~Φ3.6mm

カメラ

400万ピクセルカラーエリアカメラ

検査分解能

5.5μ/画素

検査領域

素ガラス全域、コーティング済み表裏

検査能力

3秒/個

ワーク供給

専用トレイ(レンズ約1000個装填)

欠陥種分類機能

1) 線状故障 例 :キズ・異物
2) 点状故障 例 :キズ・異物・ピンホール
3) コートズレ
4) コートムラ/抜け(色味変化を伴う)
5) 外周故障 例:キズ・異物・クラック・欠け

検査結果

表裏検査後データを自動合成機能付き
ディスプレイ表示および専用抜取り表示装置にて点灯表示

検査履歴/検査個別データー保存機能

有り
