FECが提供するエンジニアリング、メンテナンス、システム開発、品質検査機器に関する各種ソリューションをご紹介します。

富士フイルムの製造設備製作で培った
高精度加工技術・ノウハウを活かし、
ものづくりにおける品質向上をサポートします。

高精度加工

高精度部品の新規製作~補修~改造までさまざまなニーズにおこたえします。



加工実績
  • 難削材加工(2相SUS、超硬など)

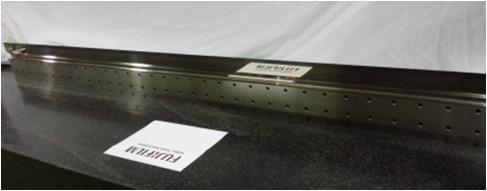

  • 長尺材(3.5m)
  • 長尺小径バー(ϕ4~10mm×2m)
加工精度

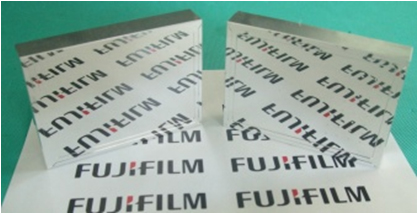

  • 平面度(1μm/m)
  • 表面粗さ(Rz50nm)

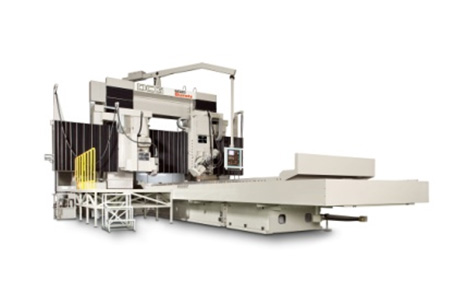

門型平面研削盤(旋回軸付)

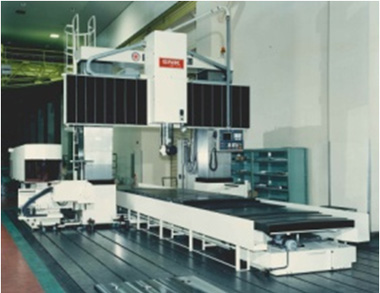

門型マシニングセンタ

保有設備

大物品(4000mmまで)の製作も可能。

加工設備

設備名

保有台数

門型マシニングセンタ 2台
縦軸マシニングセンタ 1台
門型平面研削盤(旋回軸付) 1台
コラム式平面研削盤 1台
小型平面研削盤 2台
ワイヤー放電加工機 1台
センターレス研削盤 1台
スパロール加工機 1台
丸刃研削盤 1台
その他汎用加工設備
評価設備

設備名

メーカー

表面粗さ・輪郭形状測定器 東京精密
マイクロスコープ キーエンス
マイクロスコープ ハイロックス
接触式粗さ測定器 小坂
立形バー振れ量測定装置 自社設計
ポータブル表面粗さ計 ミツトヨ
真円度・真直度測定器 小坂
レーザー顕微鏡 キーエンス
リニアゲージ ミツトヨ
SEM(走査電子顕微鏡) 日本電子

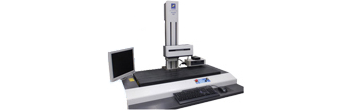

表面粗さ・輪郭形状測定器

設計ツール

ツール

ソフト名

CAD SolidMX
CAM TopCAM
加工シミュレーション VERICUT
解析シミュレーション ANSYS

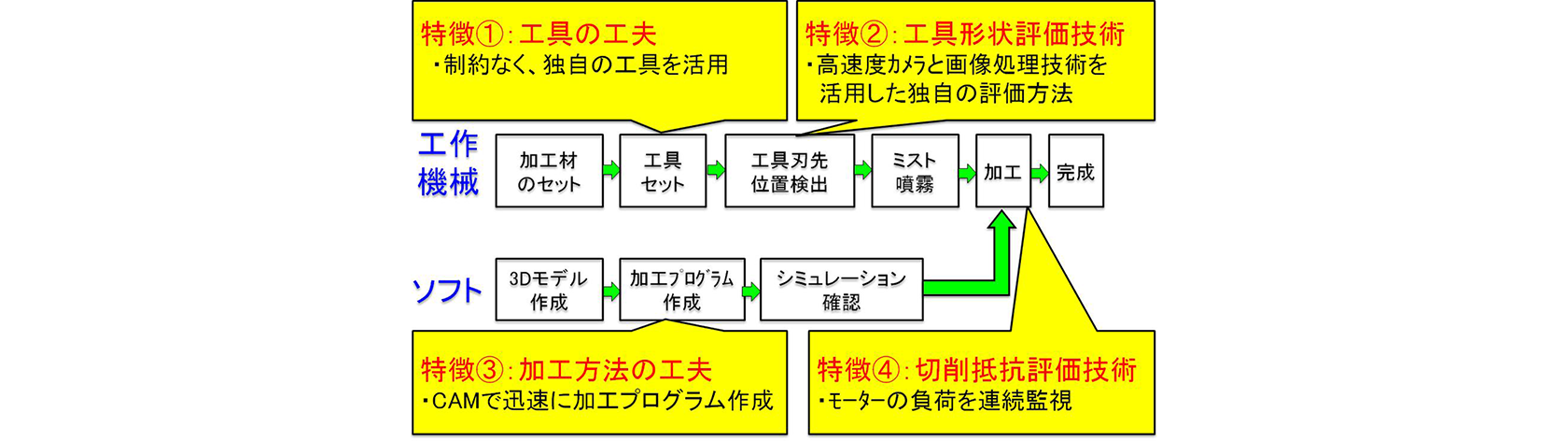

微細加工

加工実績
  • 微細パターン例
    針状/かまぼこ状/階段状/L&S(ライン&スペース)
  • 加工材質
    金属(アルミ合金/SUS他)/石英ガラス
  • 微細パターンサイズ
    数μm以上
  • ワークサイズ
    数十mm以上
  • 加工精度
    数μm
微細パターン製品の製作

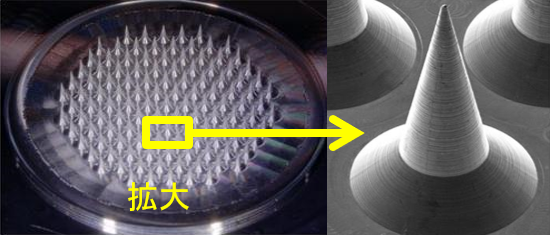

例①:金属の針状パターン加工

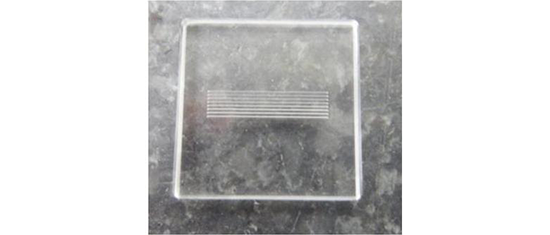

例②:石英ガラスの溝加工
  • * 機械、計測器は高精度と微細は同じ

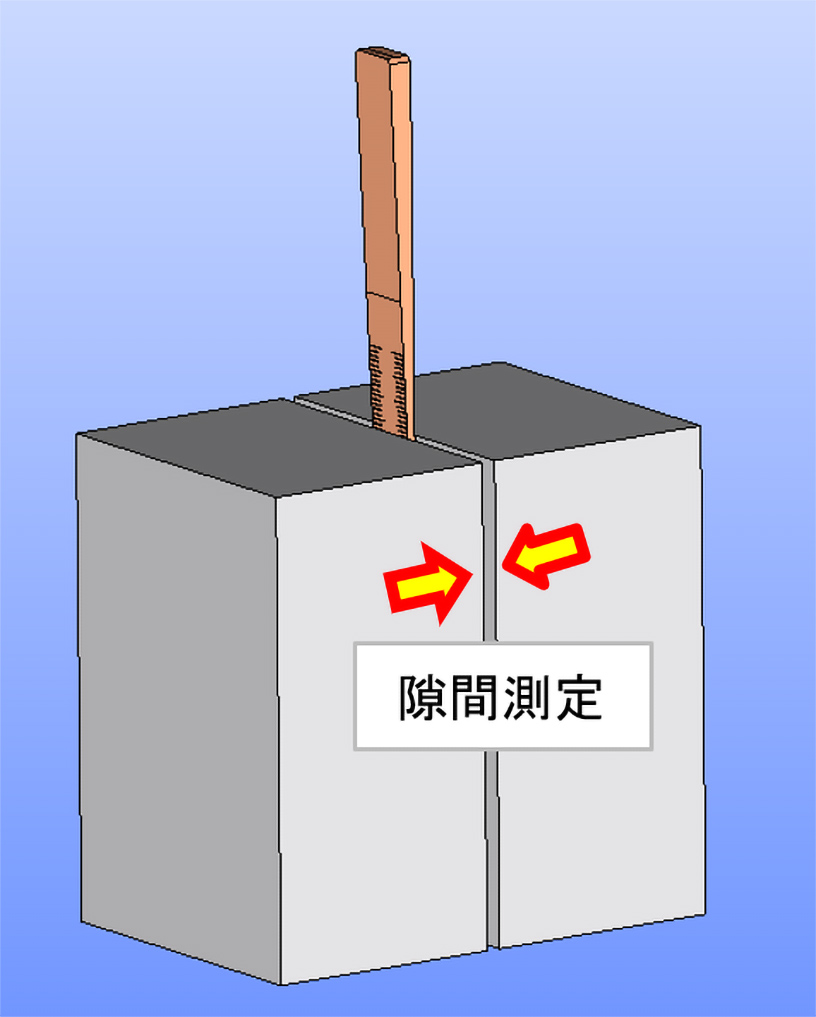

テーパーゲージ

高精度で隙間を測定するゲージを提供いたします。

  • 製作可能範囲:50μm~5000μm
  • 1目盛り(ゲージ1mm):  0.5μm~10μm
