車載カメラモニターシステム(CMS)検証用チャートセット

NEW

ISO16505、国連規則UN-R46に準拠したテストチャートです。

UN-R46に準拠

CMSの測定に使用する9種類(14枚)のチャートを一組にしており、解像度を計測するハイパボリックチャートやフォグランドグレースケールを使用した測定も可能です。

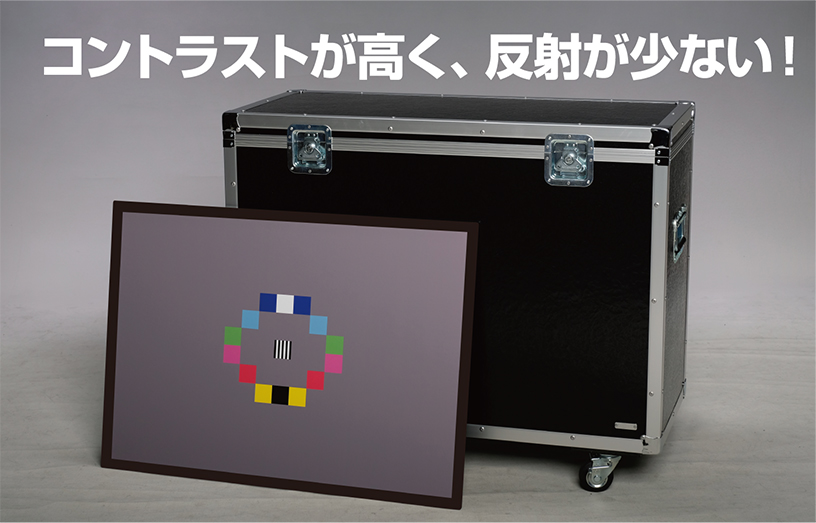

低反射な材質で輝度比が高く測定しやすい

平面性と軽さを重視したボードにアルミフレームと専用の収納ボックス、静電ブラシをセットにしました。すべてのチャートには濃度測定地を添付いたします。
また、テュフ ラインランド ジャパン株式会社の協力を得て実際の測定環境で試験を重ね使いやすさを追求しました。

安心の国内生産

国内で生産しており充実したフォロー体制。測定機器のソフトに合わせたオリジナルデザインのチャート作製など柔軟に対応いたします。

ISO16505とは

自動車・・・カメラモニターシステムの人間工学的及び性能的側面要件、テスト手順の国際規格です。

NO

種類

外寸

数量

1

チェスボード

594mm×841mm×2mm

2

2

カラーレンダリングチャート

594mm×841mm×2mm

1

3

グレーレンダリングチャート

594mm×841mm×2mm

1

4

ハイパボリック(噴水)チャート

594mm×841mm×2mm

2

5

スラントエッジ(傾斜縁)チャート

594mm×841mm×2mm

3

6

黒色チャート

594mm×841mm×2mm

1

7

白色チャート

594mm×841mm×2mm

1

8

グレー背景チャート

594mm×841mm×2mm

1

9

フォグランドグレースケール

594mm×841mm×2mm

2

10

専用ボックス

976mm×428mm×693mm

1

11

静電ブラシ

全長450mm ブラシ300mm

1

  • * 内容は変更になる場合があります。

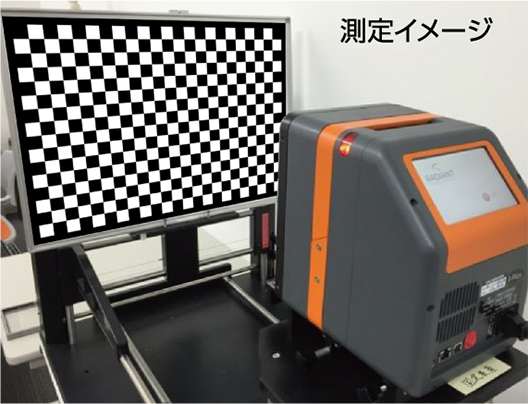

チェスボードチャート(ISO16505に対応可能)

35mm 角タイプ

描画:35×35mm
外寸:594×841mm
厚さ:3mm
重量:約1.2kg

20mm 角タイプ

描画:20×20mm
外寸:594×841mm
厚さ:3mm
重量:約1.2kg
