Wkłady PPE

NEW

Do filtracji wstępnej, jak również klarowania i filtracji ultraczystej wody, różnych rodzajów rozpuszczalników, chemikaliów, gazów procesowych itp.
Wkłady AstroPore PPE spełniają potrzeby szerokiego spektrum dziedzin, w tym przemysłu chemicznego, elektronicznego, farmaceutycznego, kosmetycznego, spożywczego i innych.

Informacje ogólne

Wkłady AstroPore PPE wykazują doskonałą wydajność w prefiltracji, klaryfikacji i filtracji cieczy wodnych i niewodnych oraz gazów.

Wkłady AstroPore PPE wykazują doskonałe działanie w zakresie wstępnej filtracji, klaryfikacji i filtracji właściwej.
Wykonany z polipropylenu o doskonałej odporności chemicznej, wkład demonstruje swoją moc w filtracji wstępnej, klarowaniu i filtracji docelowej ukierunkowanej na usuwanie nie tylko kwasów, zasad i różnego rodzaju chemikaliów, fototmasek i rozpuszczalników, ale także drobnych cząstek, takich jak pył unoszący się w powietrzu, różnego rodzaju gazy, itp.

Cechy

Doskonała klaryfikacja i filtracja

Gęsta membrana z włókniny zapewnia niezawodne oczyszczanie i filtrację. Ponadto, ponieważ membrana wykonana jest z polipropylenu, wykazuje wysoką skuteczność w usuwaniu drobnych cząstek w gazach.

Doskonała filtracja wstępna

Wkład w pełni demonstruje funkcję prefiltracji filtra membranowego poprzez niezawodne zatrzymywanie zanieczyszczeń. Jest bardzo skuteczny w przedłużaniu żywotności systemów filtracyjnych.

Doskonała odporność chemiczna

Ponieważ wszystkie wkłady wykonane są z polipropylenu, mają doskonałą odporność chemiczną i mogą być stosowane w kwasach, alkaliach i różnego rodzaju rozpuszczalnikach organicznych.

Materiały obojętne i bezpieczne

Materiał filtracyjny i materiały części składowych wkładu wykonane są z materiałów obojętnych, nie wytwarzają dużej ilości ścieków i są bezpieczne również z biologicznego punktu widzenia.

Szeroka gama do wyboru

Dostępna jest szeroka gama kształtów, które pasują do różnych typów obudów.

Główne zastosowania

Do prefiltracji, klarowania i filtracji cieczy i gazów wodnych i niewodnych oraz do produkcji i prefiltracji wody oczyszczonej w takich dziedzinach jak przemysł elektroniczny, farmaceutyczny i kosmetyczny, spożywczy i inne.

  • Filtracja wstępna, klaryfikacja i filtracja różnych kwaśnych i zasadowych substancji chemicznych i rozpuszczalników

  • Filtracja wstępna, klaryfikacja i filtracja fotorezystów itp.

  • Wstępna filtracja pożywek zawierających surowicę i szczepionek

  • Filtracja wstępna, klaryfikacja i filtracja płynnej żywności

  • Filtracja wstępna i filtracja materiałów do produkcji wyrobów magnetycznych

  • Filtracja wstępna RO/UF/MF dla różnych typów urządzeń do produkcji wody destylowanej

  • Filtracja wstępna, klarowanie i filtrowanie powietrza fermentacyjnego, powietrza wentylacyjnego, sprężonego powietrza i gazów wypełniających

  • Filtracja różnych rodzajów gazów w procesach półprzewodnikowych (gazy atmosferyczne, gazy surowcowe, gazy do tworzenia membran, gazy dopingujące i gazy trawiące)

  • Filtracja różnego rodzaju roztworów w galwanotechnice

  • Filtracja farb, barwników, itp.

Specyfikacja

Tabela właściwości użytkowych

Pozycja

Jednostka

Typ z osłoną

Typ bez osłony (tylko typ G)

PPE004/PPE005/PPE01/PPE03/PPE10/PPE30

PPE004 WOG/PPE005 WOG/PPE01 WOG/PPE03 WOG/PPE10 WOG/PPE30 WOG

Rozmiar

Długość

mm

-*1

Średnica zewnętrzna

mm

70

Odporność na ciśnienie

Ciśnienie dodatnie

MPa

25℃: 0,49
80℃: 0,20

Podciśnienie

MPa

25℃: 0,15
80℃: 0,10

-*2

Odporność cieplna (ΔP=0,20 MPa)

MAX ℃

P, M, MP: 121℃ 30 minut (sterylizacja w autoklawie) *3
G: 80℃ (Proszę przeprowadzić kontrolę przed dłuższym użytkowaniem.)*4

Zakres stosowanego pH



1 – 14*5

  • *1 Patrz wymiary.
  • *2 Typ bez osłony powinien być używany tak, aby nie wywierać ciśnienia w kierunku odwrotnym.
  • *3 Dla wkładu wyposażonego w silikonowy O-ring: 133℃ 30 minut (sterylizacja parą wodną)
  • *4 Dla G typu D (podwójne) i T (potrójne): (maks. 70℃

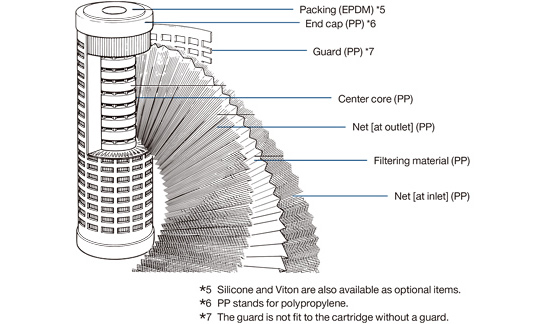

Struktura i materiały

Wkład produkowany jest poprzez plisowanie włókniny wykonanej z PP oraz siatki, a następnie zintegrowanie ich w strukturę wkładu poprzez łączenie termiczne.
[Przykład typu G]

Przykład skuteczności zatrzymywania



Wielkość cząstek (µm)

0,4

0,5

1,0

1,5

3

5

10

20

30

Stopień zatrzymania

PPE004

93,6

95,4

97,7

98,9

-

-

-

-

-

PPE005

-

91,5

94,7

98,3

99,9

-

-

-

-

PPE01

-

-

89,7

96,1

99,9

-

-

-

-

PPE03

-

-

77,2

93,8

98,8

-

-

-

-

PPE10

-

-

-

-

82,4

94,9

99,9

99,9

-

PPE30

-

-

-

-

-

-

99,3

99,9

99,9

Jednostka: %.

Warunki pomiaru

Cząstka testowa: MR60G
Zmętnienie badanego płynu: 200 ppm
Natężenie przepływu: 10 l/min
Czas pomiaru: 20 minut po uruchomieniu przepływu wody

Początkowe natężenie przepływu i początkowa strata ciśnienia

Charakterystyka odzyskiwania oporu

Skrócona nazwa produktu

Sterylizacja/dezynfekcja

Zabieg sterylizacji/dezynfekcji może być wykonywany wielokrotnie.

  • Dezynfekcja gorącą wodą (należy jednak unikać gwałtownych zmian temperatury).
  • Sterylizacja w autoklawie (typy P, M i MP)
  • Sterylizacja parą wodną w linii (typy P, M i MP są wyposażone w silikonowy O-ring).
  • Sterylizacja tlenkiem etylenu

Odporność chemiczna

Poniższe dane zostały uzyskane poprzez sprawdzenie wydajności filtracji po 24-godzinnym teście zanurzeniowym w normalnej temperaturze. Przed użyciem należy sprawdzić kompatybilność chemiczną we własnych warunkach.

Ο – Dopuszczalny
Δ – Wymaga potwierdzenia podczas używania ze względu na obrzęki itp.
× – Niedopuszczalny



Korpus główny

Materiał uszczelniający

EPDM

Silikon

Viton

Węglowodory

N-heksan

Ο

×

×

Ο

Benzyna

Ο

×

×

Ο

Benzen

Δ

×

×

Δ

Toluen

Ο

×

×

Δ

Ksylen

Δ

×

×

Δ

Chlorowcopochodne węglowodorów

Chlorek metylenu

Δ

×

×

Δ

Trichloroetan

Δ

×

×

Ο

Trichloroetylen

Δ

×

×

Ο

Perchloroetylen

Δ

×

×

Ο

Alkohol

Metanol 98%

Ο

Ο

Ο

Δ

Etanol 98%

Ο

Ο

Ο

Δ

lzopropanol

Ο

Ο

Ο

Ο

Butanol

Ο

Ο

Δ

Ο

Keton

Aceton

Ο

Ο

×

×

Keton metylowo-etylowy

Ο

Ο

×

×

Cykloheksanon

Δ

Δ

×

×

Ester

Octan metylu

Ο

Δ

×

×

Octan etylu

Δ

Δ

×

×

Octan butylu

Ο

Ο

×

×

Kwas

Kwas chlorowodorowy 25%

Ο

Δ

×

Ο

Kwas chlorowodorowy 37%

Ο

×

×

Ο

Kwas siarkowy 25%

Ο

×

×

Ο

Kwas siarkowy 98%

Δ

×

×

Ο

Kwas azotowy 25%

Ο

Ο

Δ

Ο

Kwas azotowy 70%

Δ

×

×

Ο

Kwas octowy 25%

Ο

Ο

Ο

Ο

Kwas octowy 99,8%

Ο

Δ

Δ

×

Kwas fosforowy 85%

Ο

Ο

Ο

Ο

Kwas fluorowodorowy 25%

Ο

Δ

Ο

Ο

Kwas fluorowodorowy 50%

Ο

×

Δ

Ο

Kwas nadchlorowy 25%

Ο

Ο

Δ

Ο

Kwas heksafluorokrzemowy 50%

Δ

Δ

×

Ο

Zasady

Wodny amoniak 30%

Ο

Ο

Δ

Δ

Wodorotlenek sodu 32%

Ο

Δ

Ο

Δ

Roztwór wodny

Nadtlenek wodoru 30%

Ο

Δ

Ο

Ο

Podchloryn sodu

Ο

Ο

Ο

Δ

Pozostałe

Celozol etylowy

Δ

Ο

×

Δ



Tabela wymiarów wkładów PPE

Typ: S (pojedynczy)

Typ

Typ G*5

Typ P

Typ M

Typ MP

Typ PM

Typ BM

Długość (mm)

250

318

261

312

263

267

Typ: D (podwójny)

Typ

Typ G*5

Typ P

Typ M

Typ MP

Długość (mm)

500

568

511

562

Typ: T (potrójny)

Typ

Typ G*5

Typ P

Typ M

Typ MP

Długość (mm)

750

818

761

812

  • *5 W przypadku wkładu w opakowaniu standardowym

Środki ostrożności dotyczące stosowania

  • Dla operacji filtracji, wkład powinien być używany przy ciśnieniu nie większym niż podane.

    1. W kierunku nadciśnienia, wkład powinien być używany przy różnicy ciśnień 0,49 MPa lub mniejszej (w normalnej temperaturze).
    2. Nie należy wywierać ciśnienia w odwrotnym kierunku. Należy zachować odpowiednią ostrożność, zwłaszcza przy stosowaniu typu „bez osłony”.
  • W celu filtracji wkład powinien być używany w temperaturze nie wyższej niż podana. W przypadku stosowania w 80℃ ciśnienie robocze (ciśnienie dodatnie) powinno wynosić 0,20 MPa lub mniej.

  • Wszystkie części składowe są wykonane z polipropylenu i mają doskonałą odporność chemiczną, ale przed użyciem należy sprawdzić odporność chemiczną wkładu w planowanych warunkach użytkowania.

  • Po założeniu wkładu system filtrujący należy przepłukać odpowiednim płynem w zależności od przeznaczenia.
