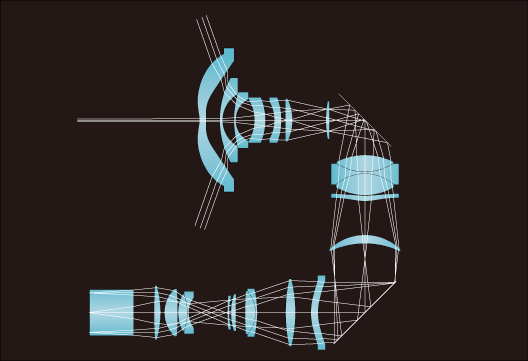

W obu projektorach zastosowano unikalny składaną soczewkę FUJIFILM. Zakrzywianie i ogniskowanie światła w celu utworzenia obrazu wymaga bardzo precyzyjnej konstrukcji optycznej. Wykorzystując oprogramowanie do projektowania optyki opracowane pierwotnie przez FUJIFILM, połączono dziesiątki elementów w celu stworzenia obiektywu, który można obracać bez powodowania zniekształceń i który wyświetla wysokiej jakości obraz w każdym zakątku ekranu.
Utrzymanie wysokiej rozdzielczości bez zniekształceń wymaga precyzyjnego ustawienia osi optycznej. Wielokrotne dostosowania są optymalnie łączone w celu uzyskania wysokiej jakości obrazu.
Zmieniliśmy projekt kolorystyczny projektorów z serii Z, aby zwiększyć przestrzeń barwową. Projektor oferuje szeroką gamę konfigurowalnych elementów sterujących – w tym ustawienia odcienia, nasycenia, temperatury barwowej i strojenia siedmiu kolorów – które w połączeniu z funkcją edge blending umożliwiają efektywne wyświetlanie obrazów przy użyciu wielu projektorów.

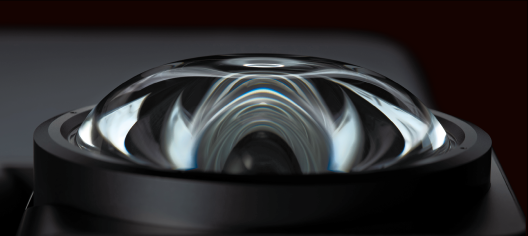

Przednia grupa soczewek (grupa G1) wyposażona jest w soczewkę asferyczną o szerokiej średnicy. To właśnie temu szerokiemu (Φ87 mm) elementowi asferycznemu o powierzchni szlifowanej z wysoką precyzją i tolerancją do pojedynczych mikronów projektor zawdzięcza swój ultrakrótki rzut.
Dzięki współczynnikowi rzutu*1 wynoszącemu 0,34, obiektyw projektora o ultrakrótkim rzucie może wyświetlać obrazy o przekątnej do 300″ z bardzo małej odległości. 100-calowy obraz może być wyświetlany z ultramałej odległości zaledwie 72 cm (28 cali)*2.
- *1 Współczynnik rzutu (TR) to odległość rzutu podzielona przez szerokość ekranu.
- *2 Odległość między obiektywem a powierzchnią, na którą rzutowany jest obraz.

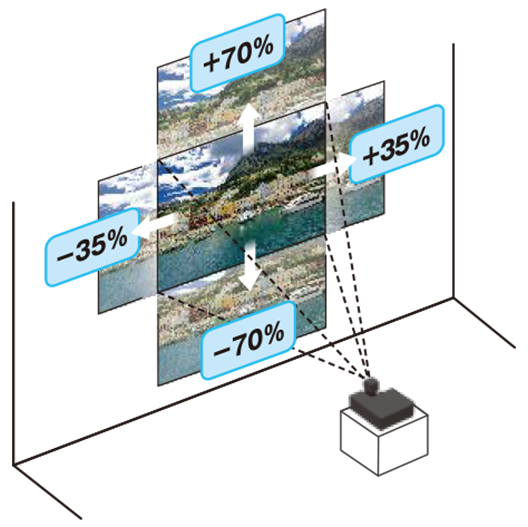

Położenie wyświetlanego obrazu można regulować w zakresie przesunięcia obiektywu wynoszącym 70% w kierunku pionowym i 35% w kierunku poziomym (przy współczynniku projekcji poziomej 16:10). Ponadto, projektor ma funkcję zapamiętywania pozycji przesunięcia obiektywu dla każdego kierunku projekcji.
Nasze techniki projektowania obiektywów do projektorów są owocem około 30 lat doświadczeń, które doprowadziły do opracowania tubusów obiektywów zdolnych do utrzymania wysokiej rozdzielczości nawet przy obrocie w sześciu kierunkach na dwóch osiach. Kompaktowa konstrukcja została osiągnięta dzięki połączeniu obiektywu i systemu obrazowania oraz optymalizacji rozmieszczenia części w projektorze.
