円形プレスケール

圧力測定フィルム

円形プレスケール : 概要

円形（ウエハー形状）にカットされたプレスケール。
常温から熱プレス時の圧力測定にも対応（20℃～220℃）。

お問い合わせ製品のご購入

円形にカットされたプレスケール

プレスケール/高温用プレスケールは圧力を可視化するフィルムで、円形プレスケールはそれをカットしたものです。
持ち手をつかんで重ねるだけで簡単に圧力を測定できます。圧力がかかると赤くなり、圧力の強弱や分布を一目で確認可能。
さらにプレスケールステーション・プレスケールモバイルで圧力情報を定量化できます。

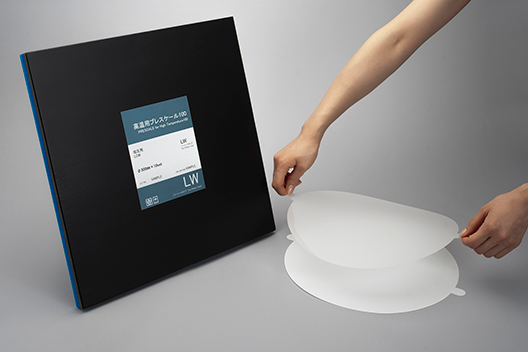

円形プレスケール製品画像

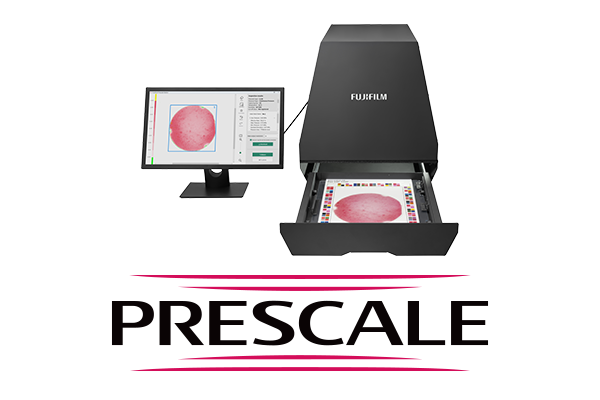

プレスケールステーション詳細はこちら

プレスケールモバイル詳細はこちら

製品名: 円形プレスケール（300mmφ）
使用推奨温度: 円形プレスケール（300mmφ）：20℃～35℃
円形プレスケール高温用100（300mmφ）：35℃～150℃（両面加熱）
円形プレスケール高温用200（300mmφ）：150℃～220℃（両面加熱）
使用推奨湿度: 35％RH～80％RH^*1
製品直径: 300mmφ

*1 高温用プレスケール100／200を除く

製品ラインアップ

円形プレスケールは、測定したい温度環境、圧力範囲［Mpa］ごとに品種が分かれております。
お客さまの環境に合わせて、品種をお選びください。

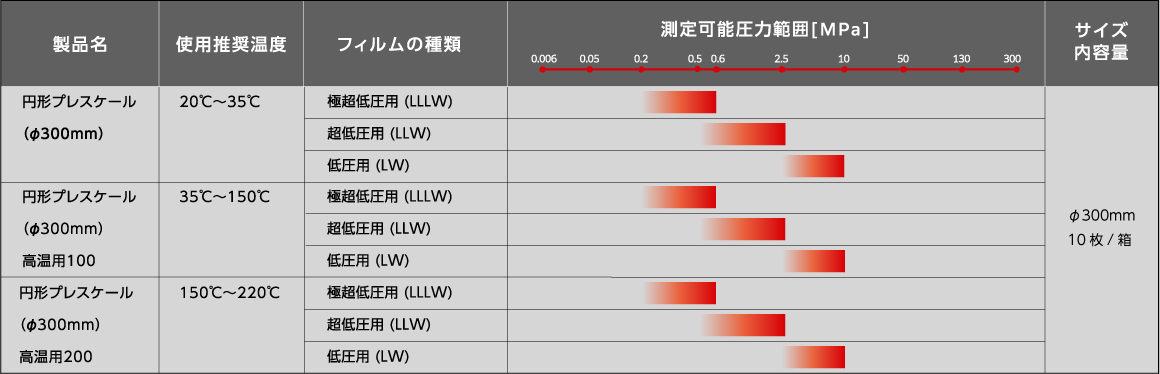

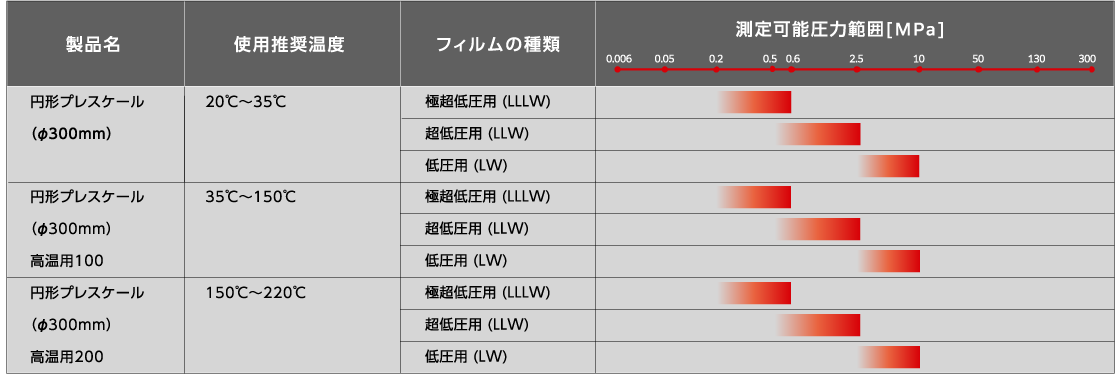

円形プレスケール品種別測定可能圧力範囲表

圧力値[MPa]の計算式：

圧力値を出す場合には「質量(kg)」または「力(N)」に加えて「面積(mm² または cm²)」が必要です。

1 MPa = 1 N/mm² ≒ 10.2 kgf/cm²
　例：100kgが100mm²(1cm²)に対して掛かる場合、100kgf/cm²/10.2=9.8 MPa

以下より、圧力値を自動でご確認いただけます。
