Można łatwo potwierdzić wartość i rozkład ciśnienia, czego nie można było zaobserwować w przeszłości.
Prescale umożliwia łatwy pomiar rozkładu i zakresu ciśnienia. Czujnik kontroli ciśnienia na całej folii, stworzony przy użyciu zaawansowanych technologii powłok Fujifilm, umożliwia szybkie potwierdzenie rozkładu ciśnienia na całej powierzchni. Materiał zabarwia się na czerwono w miejscu zastosowania nacisku, a gęstość koloru zmienia się w zależności od wartości ciśnienia. Aby zapewnić możliwość zastosowania szerokiego zakresu ciśnienia (od 0,006 do 300 MPa), dostarczamy dziewięć typów Prescale.
Prescale Sheets to wersja Prescale, która jest wstępnie przycinana do łatwych w użyciu rozmiarów. Jest zalecana dla początkujących użytkowników i niewielkich zastosowań. Aby zapewnić możliwość zastosowania szerokiego zakresu ciśnienia (od 0,2 do 300 MPa), dostarczamy dziewięć typów Prescale Sheets.

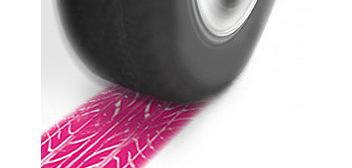

Pomiar ciśnienia w oponach
Pomiar rozkładu ciśnienia środka do czyszczenia względem paneli ciekłokrystalicznych

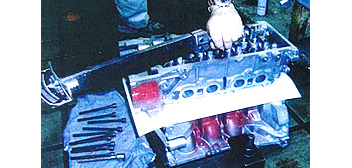

Pomiar ciśnienie między głowicą cylindra a blokami cylindra
- Nazwa / model produktu
Prescale (typ dwuarkuszowy / typ z jednoarkuszowy)
- Precyzja
±10% lub mniej (mierzone przez densytometr przy 23°C, 65% wilgotności względnej)
- Zalecana temperatura
Od 20°C do 35°C*1
- Zalecana wilgotność
35% RH do 80% RH*2 *3
"*1 Ultra-ekstrem. niskie ciśn. (5LW) / Ekstrem, niskie ciśn. (4LW) / Superwysokie ciśn. (HHS): 15–30°C
*2 Ultra-ekstrem. niskie ciśn. (5LW) / Ekstrem. niskie ciśn. (4LW): 20–75% RH
*3 Superwysokie ciśn. (HHS): 35–70% RH
<Jak obliczyć wartość ciśnienia (MPa)>
Dostarczamy dziewięć rodzajów Prescale i sześć rodzajów Prescale Sheets do użycia w zależności od zakresu ciśnienia.
Każdy produkt jest wytwarzany dla określonego zakresu ciśnienia (MPa). Klienci muszą potwierdzić wartość ciśnienia, jakie jest przykładane w ich środowisku.
- * W w kodach produktów oznacza typ dwuarkuszowy, S oznacza typ jednoarkuszowy
Narzędzie do kwantyfikacji ciśnienia
Korzystając z poniższych narzędzi, można określić ciśnienie, przeprowadzić szczegółową analizę i udostępnić dane.
| Produkty |
Fuji Digital Analysis System fore
|
Pressure Image Analysis App
|
|---|---|---|
| Przegląd | Kolorowa skala wstępna jest digitalizowana za pomocą skanera i konwertowana na dane numeryczne za pomocą oprogramowania. | Dedykowana aplikacja umożliwiająca łatwą kwantyfikację ciśnienia poprzez przechwytywanie kolorowej skali Prescale za pomocą urządzenia mobilnego. |
| Użyteczny Prescale | Wszystkie Prescale |
Prescale (5LW~MW) |
| Obsługiwane pomiary | 6 Pozycje | 12 Pozycje |
| Czas inspekcji*4 | Około 2 minut | Kilka sekund |
| Precyzja | Odpowiednik | |
*4 Czas kontroli: Po zarejestrowaniu warunków kontroli, czas od odczytu skali wstępnej do wyświetlenia wyników kontroli.
FUJIFILM Prescale Mobile został wybrany do międzynarodowej nagrody za wzornictwo!
(Opublikowano 2023/12/4)
Red Dot Award:
Brands & Communication Design 2023
IDEA 2023 Finalist
Good Design Award 2023
Ocena sędziów: Ponieważ starzenie się wykwalifikowanych pracowników i niedobór wykwalifikowanych pracowników staną się coraz ważniejszymi kwestiami w przyszłości, usługa ta wykorzystuje folię do pomiaru ciśnienia, która wykorzystuje technologię folii, którą firma kultywowała przez wiele lat, i pozwala na porównanie i automatyczny pomiar w aplikacji na smartfony. Zapewnia funkcje pomocnicze, takie jak ocena i pozwala każdemu na przeprowadzanie specjalistycznych inspekcji przy użyciu prostego interfejsu użytkownika, i można powiedzieć, że jest dobrym przykładem wykorzystania DX do dziedziczenia i usystematyzowania umiejętności poszczególnych rzemieślników.

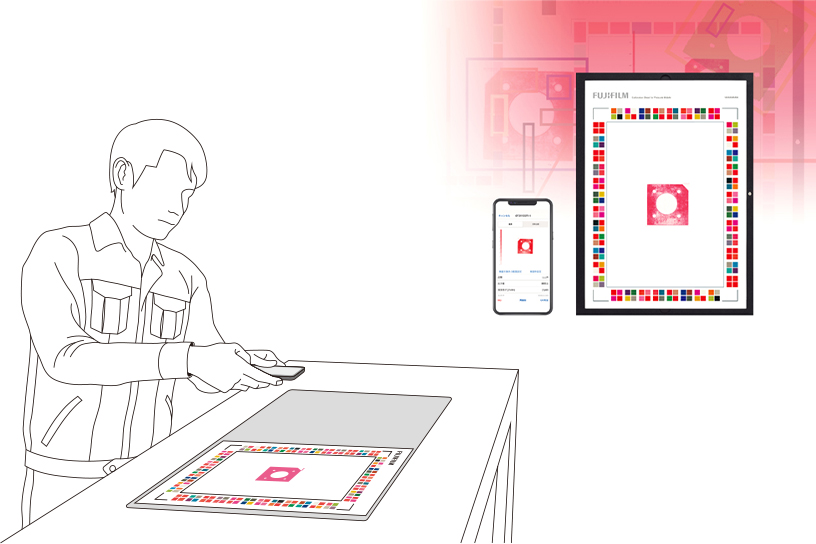

Aplikacja, która umożliwia każdemu użytkownikowi łatwą kwantyfikację ciśnienia i innych wyników analiz.
Prescale Mobile to dedykowana aplikacja, która umożliwia łatwą kwantyfikację ciśnienia poprzez przechwytywanie kolorowego Prescale za pomocą urządzenia mobilnego. Można również rejestrować i kontrolować obrazy względem własnej próbki granicznej.
- Łatwa kontrola ilościowa
- Poprawa jakości kontroli
- Poprawa identyfikowalności
Bardziej szczegółowe funkcje, specyfikacje, zastosowanie itp. aplikacji FUJIFILM Prescale Mobile można znaleźć na "stronie produktu".
System mapowania rozkładu ciśnienia FPD-8010E umożliwia pobieranie próbek barwnych wytwarzanych przez ciśnienie przy użyciu Prescale i Prescale Sheets oraz dokładniejsze przeprowadzanie różnych metod analizy. Wizualizacja ciśnienia i przeprowadzanie analiz na komputerze oznaczałoby szeroki zakres potencjalnych zastosowań — od projektowania i opracowywania różnych produktów po ulepszanie sprzętu produkcyjnego i przeprowadzanie konserwacji.
- Nazwa / model produktu
SYSTEM MAPOWANIA ROZKŁADU CIŚNIENIA FUJIFILM dla PRESCALE FPD-8010E
- Komponenty
Dedykowane oprogramowanie (CD-ROM), dedykowana osłona, karta kalibracji, instrukcja instalacji
- Główne funkcje
Analiza ciśnienia/ funkcja danych ciśnienia/ funkcja powiększenia częściowego/ funkcja syntezy nadmiernej długości
- Odpowiedni skaner
Skaner Epson A4: Perfection V37/V370, , Perfection V600
- Wymagania systemowe
System operacyjny:
Windows10 Home/Pro（32Bit/64Bit）
Windows11 Home/Pro（64Bit）
CPU : 2GHz lub więcej
Pamięć : 2GB lub więcej
HDD : 32GB lub więcej
Wyświetlacz : XGA lub lepsza, 65 000 kolorów lub więcej
Szczegółowe informacje na temat funkcji, użytkowania, konserwacji/napraw itp. FPD-8010E można znaleźć na stronie „Produkt”. Z tej strony internetowej można również pobrać wersje próbne i zaktualizować je do najnowszej wersji produktów.
- Broszura ogólna
- Zastosowania w branży smartfonów i tabletów
- Zastosowania w przemyśle motoryzacyjnym
- Zastosowania w przemyśle spożywczym i farmaceutycznym
Akceptujemy również prośby online dotyczące innych informacji na temat przykładów aplikacji w zależności od ich wykorzystania lub branż, a także zapytania o bezpłatne próbki.
