Struktura i zasada
Struktura Prescale
Istnieją dwa rodzaje Prescale: dwuarkuszowe i jednoarkuszowe. Typ dwuarkuszowy składa się z dwóch folii, które są odpowiednio pokryte materiałem barwiącym i materiałem wywołującym kolor. Ten typ jest stosowany poprzez umieszczenie stron pokrytych środkami chemicznymi jedna nad drugą. Typ jednoarkuszowy to folia z pojedynczą powłoką z materiału barwiącego i wywoływacza koloru.
Jak działa Prescale
Mikrokapsułki w warstwie barwiącej pękają pod naciskiem, a bezbarwny „barwnik” jest wchłaniany przez wywoływacz. Powoduje to reakcję chemiczną, w wyniku której powstaje czerwony kolor. Mikrokapsułki zawierające materiał kolorotwórczy są dostosowywane do różnych rozmiarów i mocy. Są powlekane jednolicie, tworząc gęstość koloru, która odpowiada ilości ciśnienia.
![](https://asset.fujifilm.com/www/pl/files/2020-08/37f42ea702c082c5d4cf0c5fdb9c1183/fig_feature_01.png)
Wykres ciśnienia
Po sprawdzeniu wykresu standardowego wartość ciśnienia można potwierdzić wizualnie.
dla średniego ciśnienia [MW]
![Ciśnienie ciągłe](https://asset.fujifilm.com/www/pl/files/2020-08/c545e598ca9ab0dba8a9552bfbc679a7/fig_feature_02.png)
![Chwilowy wzrost ciśnienia](https://asset.fujifilm.com/www/pl/files/2020-08/2055e073038a94c68327867e485a460d/fig_feature_03.png)
- * Części oznaczone przerywanymi liniami mogą przekraczać dopuszczalny zakres błędów, dlatego powinny być używane wyłącznie jako punkty odniesienia.
- * Prescale używa się wybierając krzywą A, B lub C w zależności od temperatury i wilgotności.
- * Zmierzony czas osiągnięcia ciśnienia ciągłego dla ultra niskiego ciśnienia (5LW), ekstremalnie niskiego ciśnienia (4LW) i ultra ekstremalnie niskiego ciśnienia (LLLW) wynosi 5 sekund, a czas konserwacji pomiaru wynosi 2 minuty.
- * Super wysokie ciśnienie (HHS) jest przeznaczone wyłącznie do pracy pod ciśnieniem ciągłym.
Jak korzystać z Prescale
1 [Ilustracja] Sposób użycia
Przytnij Prescale lub arkusze Prescale do kształtów potrzebnych do pomiaru.
Włóż Prescale między powierzchnie przeznaczone do zmierzenia.
Zastosuj normalne ciśnienie robocze.
Usuń Prescale.
Teraz możesz zobaczyć wartość ciśnienia i jego rozkład.
Użyj specjalnego skanera do skanowania kolorowego arkusza Prescale.

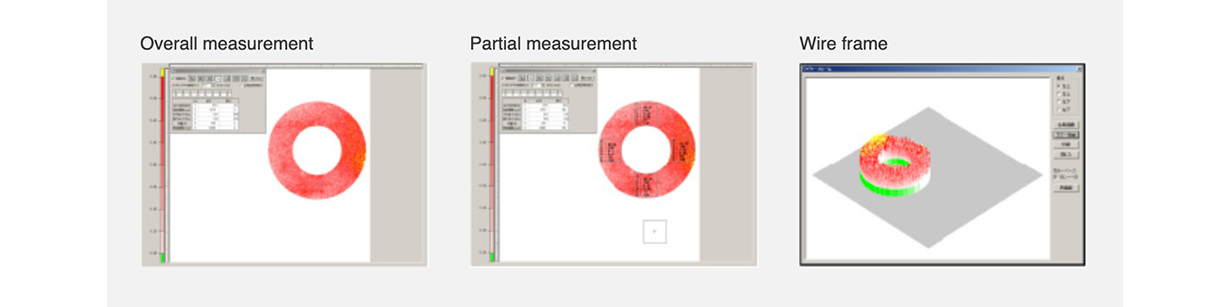

Wybierając warunki pomiaru, można dokonać pomiarów wartości ciśnienia całego obiektu, wybranych sekcji i precyzyjnych punktów. Funkcji eksportu danych można używać do eksportowania danych w formacie Excel, a trójwymiarową analizę obrazu można przeprowadzić za pomocą oprogramowania do analizy 3D.
2) 【Wideo】 Sposób użycia Prescale
- Broszura ogólna
- Zastosowania w branży smartfonów i tabletów
- Zastosowania w przemyśle motoryzacyjnym
- Zastosowania w przemyśle spożywczym i farmaceutycznym
Akceptujemy również prośby online dotyczące innych informacji na temat przykładów aplikacji w zależności od ich wykorzystania lub branż, a także zapytania o bezpłatne próbki.
