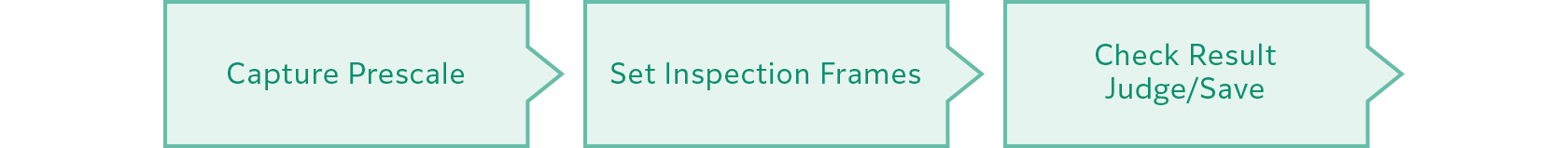

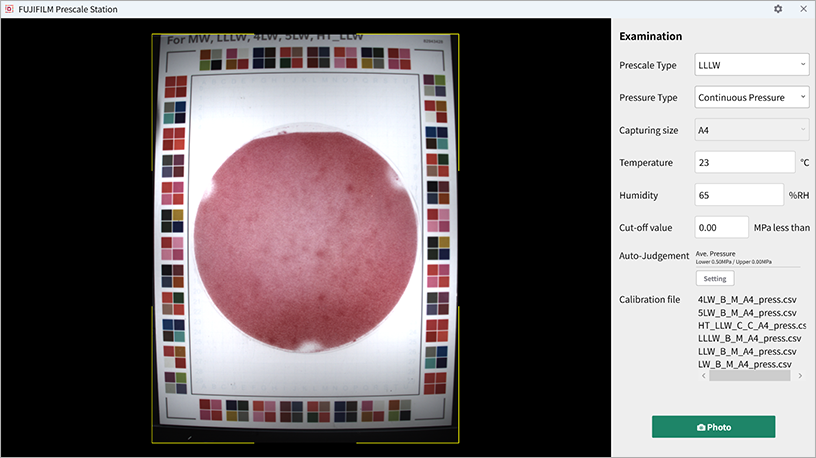

Należy ustawić następujące elementy:
- Typ preskali
- Rodzaj ciśnienia (ciśnienie chwilowe / ciśnienie ciągłe)
- Rozmiar zdjęcia
- Temp.
- Wilgotność.
- Nieprawidłowe ciśnienie*¹ (opcjonalnie)
- *1 Wartości ciśnienia niższe od wartości zadanej zostaną unieważnione.
Można skonfigurować system tak, aby automatycznie dokonywał oceny „zgodność/niezgodność” i wyświetlał wyniki analizy po wcześniejszym ustawieniu wartości progowej lub zakresu.
- WŁ./WYŁ.: Ustawienie funkcji automatycznej oceny.
- Ocena będzie brzmiała „Zaliczone”, jeśli wynik analizy mieści się w ustalonej wartości/zakresie.
Naciśnij przycisk „Zdjęcie”, aby sprawdzić zrobione zdjęcie.
Naciśnij przycisk „Kontrola”, aby sprawdzić Prescale.

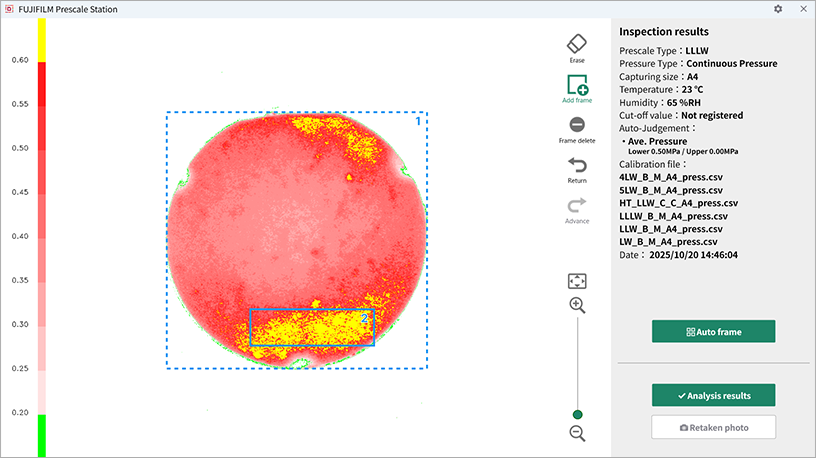

- Automatyczne dodawanie ramek kontrolnych: Naciśnij przycisk „Auto Frame”, aby automatycznie ustawić ramki kontrolne na kolorowych obszarach o powierzchni co najmniej 1 cm2.
- Dodaj kwadratowe ramki: Kliknij ikonę „Dodaj ramkę” i przeciągnij obraz, aby dodać kwadratową ramkę kontrolną.
Można wyznaczyć obszar na zrobionym zdjęciu, który ma zostać wykluczony z kontroli. Należy kliknąć ikonę „Usuń” i zaznaczyć obszary, które mają zostać wykluczone z kontroli.

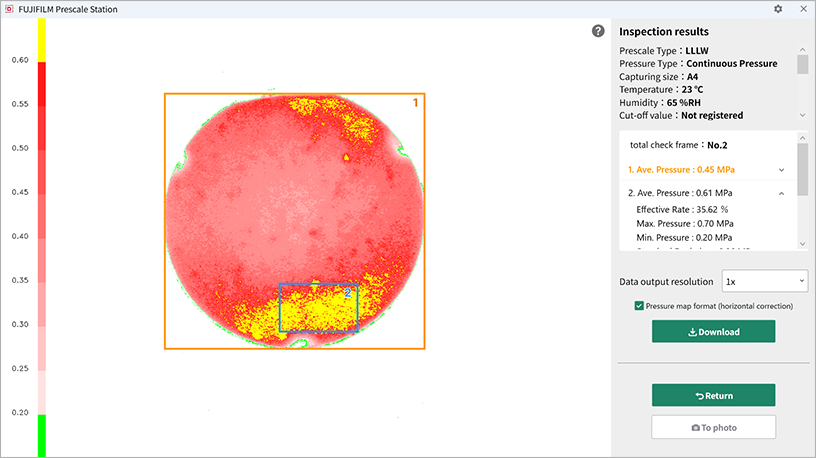

Naciśnij przycisk „Przeanalizuj wynik”, aby wyświetlić wyniki kontroli. Pozycje można przeglądać, klikając strzałki umieszczone poniżej pozycji „Średnie ciśnienie”. Można również sprawdzić wyniki oceny pozytywnej/negatywnej.
Naciśnij przycisk „Pobierz”, aby wyeksportować wyniki pomiarów, zdjęcia i mapy ciśnienia.
Naciśnij przycisk „Do zdjęcia”, aby powrócić do ekranu czytania. Poprzednie ustawienia zostaną zachowane.
| Pozycja | Jednostka | Wyjaśnienie |
|---|---|---|
| Zmierzona powierzchnia | mm2 | Powierzchnia wskazanego obszaru oraz powierzchnia przeznaczona do obróbki |
| Obszar pod ciśnieniem | mm2 | Obszar, na którym powstaje kolor |
| Wydajność ciśnieniowa | ％ | Odsetek obszaru zabarwionego |
| Stopa efektywna | ％ | Odsetek obszaru zaznaczonego kolorem mieszczącego się w zalecanym zakresie ciśnienia dla danej skali Prescale |
| Ciśnienie średnie | MPa | Średnie ciśnienie w obszarze, w którym powstaje kolor |
| Maksymalne ciśnienie | MPa | Maksymalne ciśnienie w obszarze, w którym powstaje kolor |
| Ciśnienie minimalne | MPa | Minimalne ciśnienie w obszarze, w którym powstaje kolor |
| Waga | N | Obciążenie na obszarze, na którym powstaje zabarwienie (obliczone na podstawie iloczynu powierzchni poddanej naciskowi i średniego ciśnienia) |
| SD | Odchylenie standardowe ciśnienia | |
| Równomierność ciśnienia | ％ | Wskaźnik odzwierciedlający jednolitość rozkładu koloru na całym obszarze, na którym jest on generowany |
- Wyniki pomiarów: informacje wyświetlane na ekranie historii (typ preskali, typ ciśnienia itp.) oraz wyniki analizy (średnie ciśnienie, obszar ciśnienia itp.)
- Obrazy: pliki graficzne, takie jak zrzuty oryginalnych obrazów, obrazy analityczne oraz obrazy z paskiem kolorów
- Mapy ciśnienia: Dane wyjściowe dotyczące wartości ciśnienia w każdej komórce. Rozdzielczość każdej komórki można regulować osobno.
