Folia do pomiaru dystrybucji światła ultrafioletowego

UVSCALE

NEW

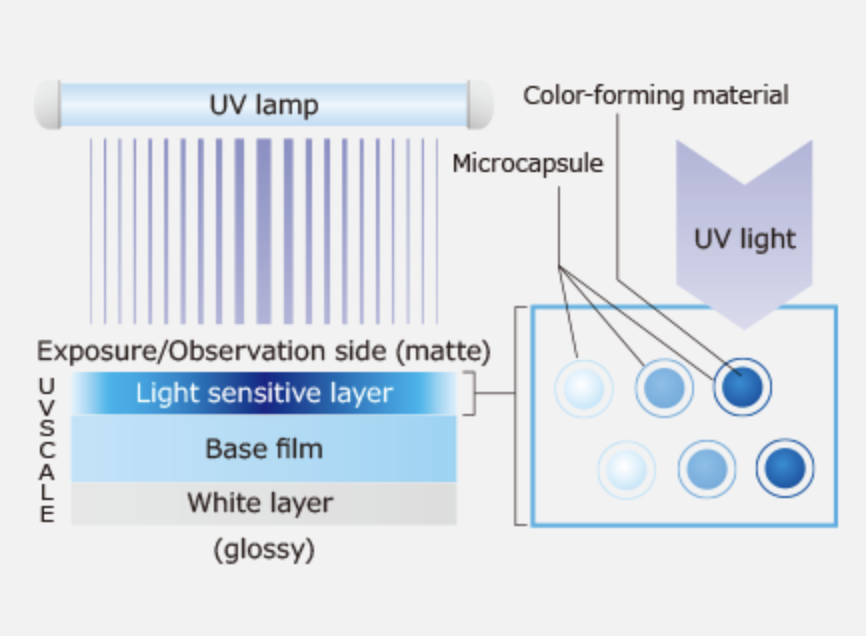

Struktura

Jedna strona folii bazowej ma warstwę wrażliwą na światło UV, a druga strona ma warstwę białą. Warstwa światłoczuła zmienia kolor w zależności od ilości światła UV, które otrzymuje, dlatego też ilość światła rozprowadzonego na odsłoniętej powierzchni można łatwo zobaczyć obserwując warstwę światłoczułą i białą warstwę, gdy są one przymocowane do podstawy.

Zasada

Materiał tworzący kolor w mikrokapsułkach reaguje z promieniowaniem UV i zmienia kolor.

Standardowa karta kolorów

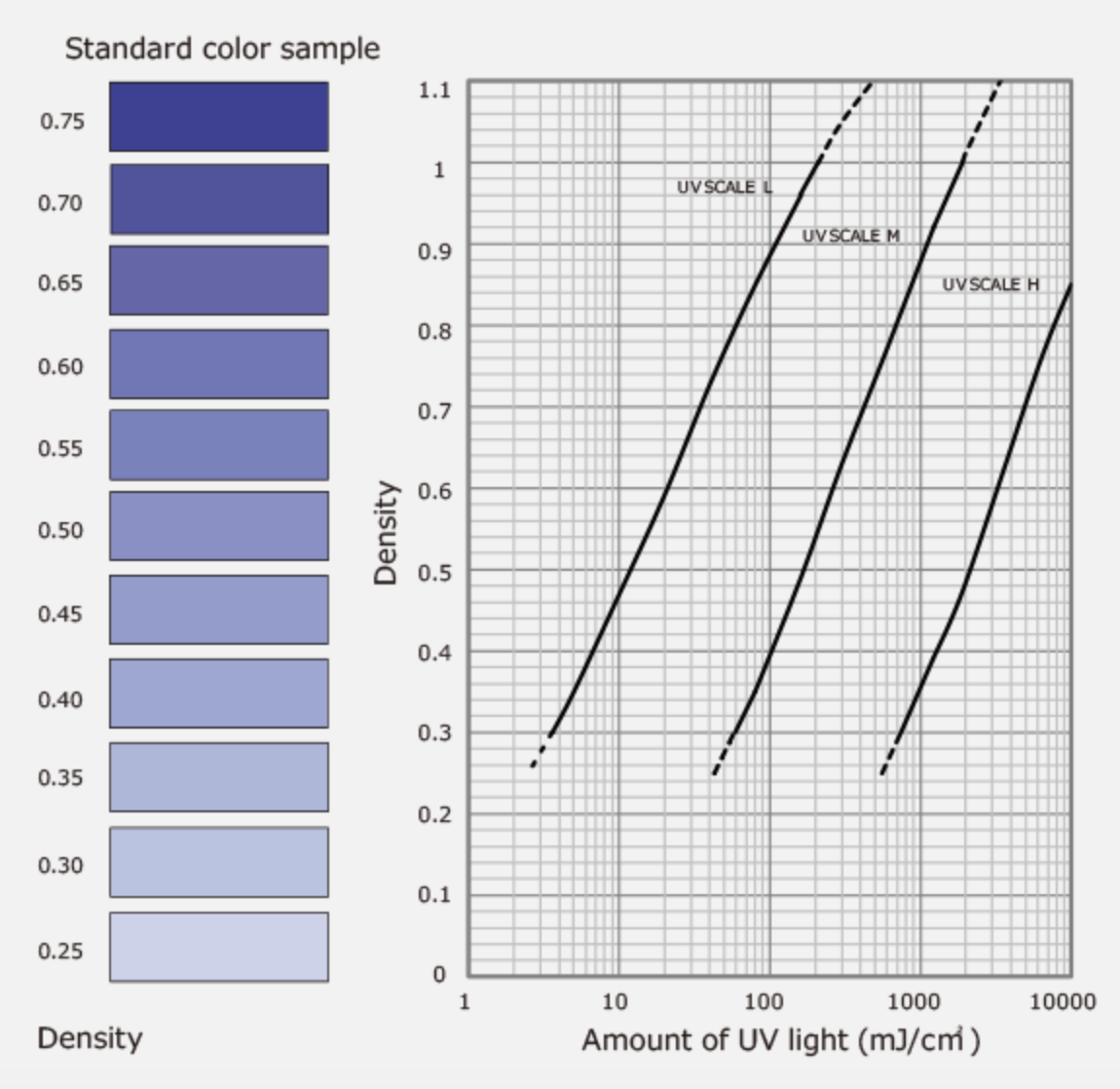

Rysunek po prawej stronie przedstawia charakterystykę kolorów generowanych przez wysokoprężną lampę rtęciową. Należy jednak pamiętać, że te charakterystyki kolorów są wartościami wygenerowanymi przy użyciu źródeł światła i urządzeń Fujifilm, dlatego też mogą wystąpić różnice w gęstości kolorów dla danej ilości światła wynikające z różnic i zmienności poszczególnych lamp lub środowiska.

Zalety kontroli wizualnej

Odwołanie się do standardowych wzorników kolorów pozwala w prosty sposób wizualnie ocenić skumulowane wartości światła.
Dostarczenie próbek kolorów może znacznie skrócić czas potrzebny na sprawdzenie ilości promieniowania UV przy rozpoczynaniu pracy i przestawianiu obiektów do naświetlania.

  • * Każda gęstość jest wartością zmierzoną przez Fujifilm. Nie jest to gwarancja poziomu zagęszczenia.
  • * Ilości światła UV są wartościami przy użyciu iluminometru UV 365 nm.

  • * Linie ciągłe na wykresie pokazują zalecany zakres pomiarowy. Linie przerywane przedstawiają wartości, które nie są tak dokładne jak linie ciągłe i powinny być stosowane wyłącznie jako odniesienie.

  • * Standardowe próbki kolorów pokazują zakres gęstości dla oceny wizualnej.

1

Po przycięciu UVSCALE do wymaganego kształtu (długości), umieść ją na miejscu, które chcesz zmierzyć.

2

Uruchom sprzęt lub urządzenie i wystaw UVSCALE na działanie promieniowania UV.

  • * Strona UVSCALE z matową powierzchnią powinna być odsłonięta.
3

UVSCALE zmienia kolor w zależności od ilości światła UV.

4

Usuń UVSCALE i określ rozkład światła UV, obserwując rozkład kolorów.

  • * Użyj matowej strony do obserwacji.
5

Ustaw UVSCALE na specjalnym skanerze i zeskanuj próbkę koloru.

6

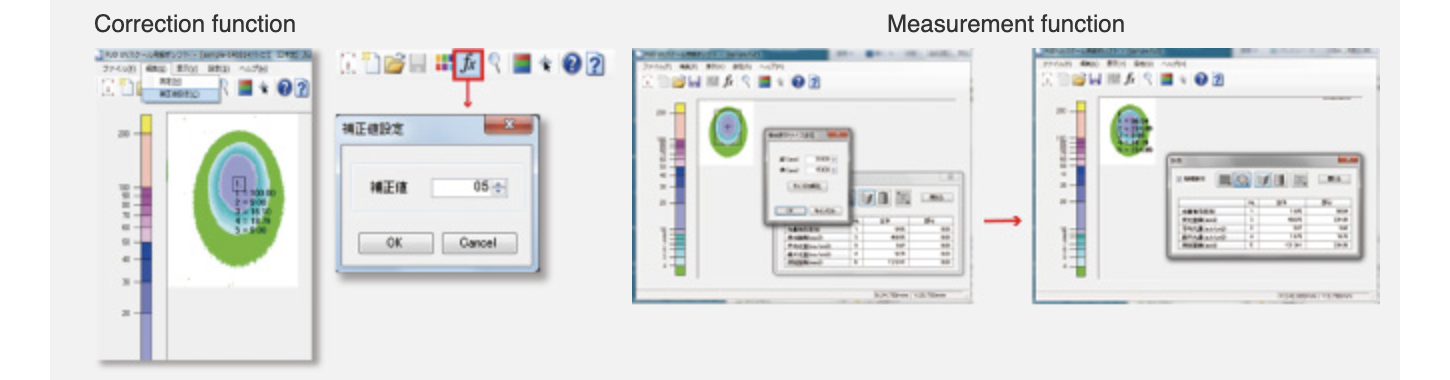

Przenalizuj na komputerze z zainstalowanym odpowiednim oprogramowaniem.

  • * Aby uzyskać odpowiednią wartość, wprowadzenie wartości korekcyjnej może skorygować różnice w wartościach natężenia światła spowodowane różnicami w iluminometrach, temperaturze i innych warunkach pomiaru. Ponadto uzyskane dane mogą być przekształcane na wartości liczbowe, a dane pomiarowe całego obszaru lub określonych części mogą być wyświetlane w formie prostokątnej lub kołowej.
