ノイズ低減回路によるさらなる画質向上と、撮影を支援する多彩な機能。
スマートに進化したCALNEO Smart、誕生。

SMART MOBILITY

軽量ボディに、多様な撮影シーンを想定した機能を凝縮。
屋外を含めた医療現場で優れた機動力を発揮。

【最軽量クラス】2.5kgのライトボディ

マグネシウム合金を用いたシェル型フレーム(SRM*1フレーム)により、バッテリ交換式でありながら2.5kg(バッテリ含む)の軽量設計。院内での取り回しや、屋外への持ち出しも容易に行えます。

  • *1 Shell-Shape with Rib Magnesium-Alloy

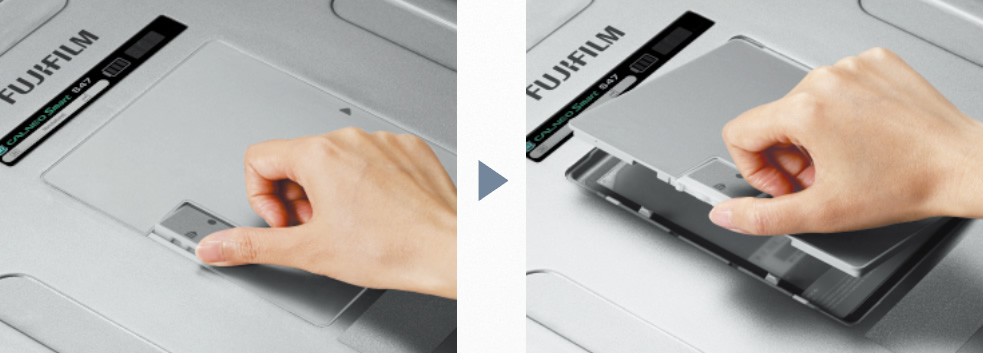

ワンハンドでバッテリ交換、30秒起動

片手でバッテリ交換を行うことができ、交換後30秒以内に撮影準備を完了。バッテリの残量不足の不安や交換時のストレスを解消します。

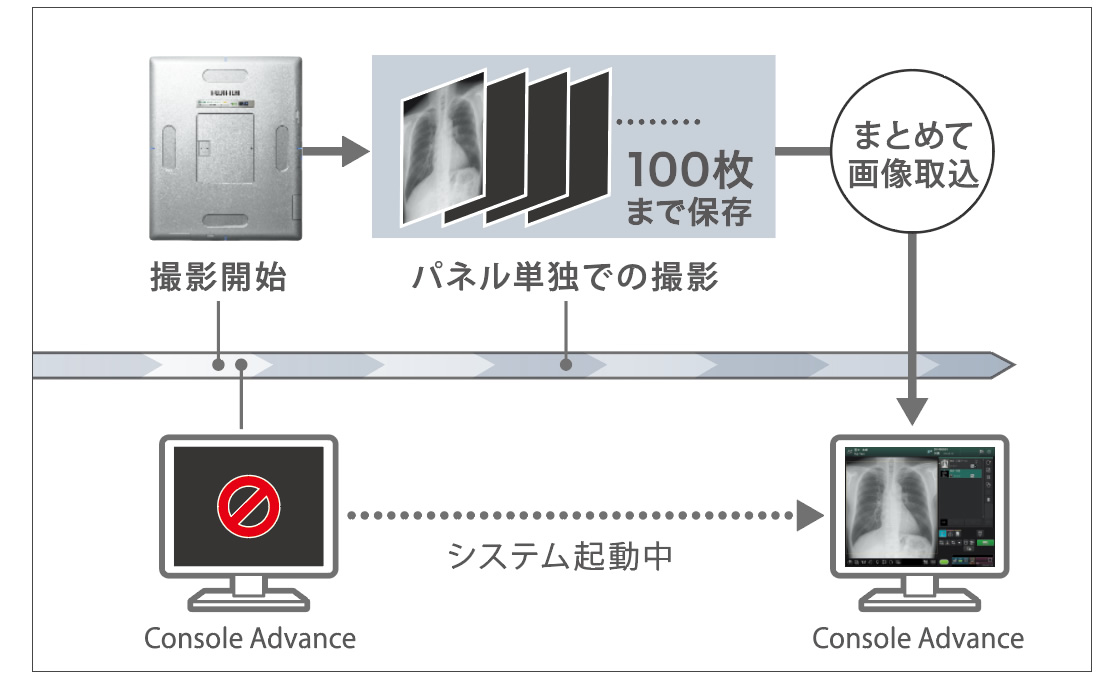

単独撮影を実現する内蔵メモリ

パネル本体の内蔵メモリに最大100枚まで撮影画像の保存が可能。従来のCRで必要とされた、複数枚のCRカセッテを持ち運ぶ労力を解消します。また、夜間や救急など突発的な撮影オーダーでも迅速に撮影を始めることができます。

周波数帯の拡大で屋外使用にも対応

2.4GHz・5GHz(W52/53/56)の周波数帯にも対応。災害現場など屋外でも使用できます。

SMART QUALITY

感度・画質をさらにレベルアップ。

高画質・低線量を実現する富士フイルムの技術

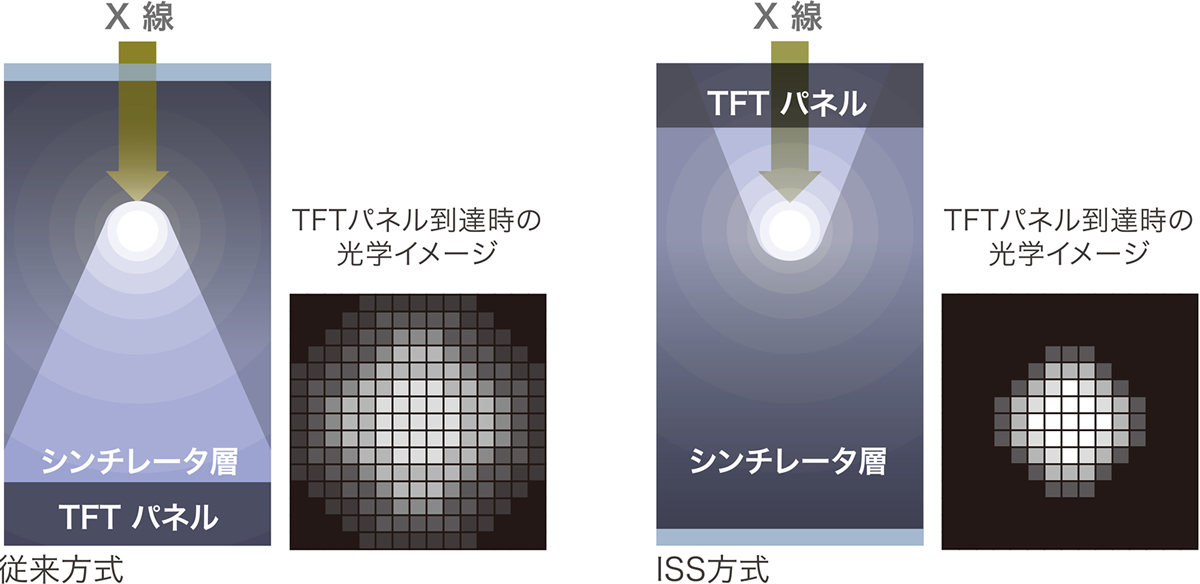

1. 読み取り技術「ISS方式」が、高感度化を促進

従来型のFPDとは反対側のX線照射面側に光センサー(TFT)を圧着した「ISS方式」による間接変換方式FPDを搭載。これにより、X線信号の散乱・減衰を大幅に抑制し、少ないX線量でシャープな画像を実現しました。

2. 大小サイズの蛍光体を適切な比率でブレンド

写真フィルム技術の応用により、サイズの異なる蛍光体粒子のブレンド比を調整した独自設計シンチレータで、X線吸収量をアップしました。

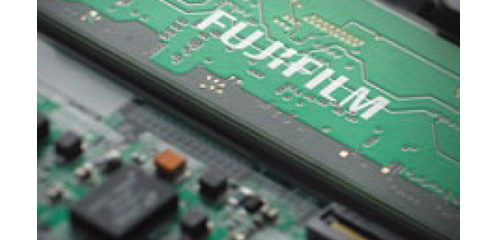

3. ノイズ低減回路で、低濃度部の感度が向上

自社開発したノイズ低減回路によって、撮影画像のノイズを低減。低濃度領域の粒状性を改善し、画質の向上を図りました。

4. 画像処理技術

Virtual Grid 散乱線により低下した画像のコントラストを高める

撮影条件(X線の強さ、量など)や撮影部位、被験者の体格などさまざまな要因の影響を受ける散乱線成分を高速かつ忠実に算出。散乱線によるノイズを抑制し、コントラストを調整しています。

ダイナミック処理*2 (Dynamic VisualizationII)

変換された3次元情報から人体の厚みの異なる部位や構造物を認識し、コントラストと濃度を調整します。

  • *2 オプション

SMART PROTECTION

ハードな医療現場でも、さらに安心感を高める
ハイレベルな清潔・防水・堅牢性を兼備。

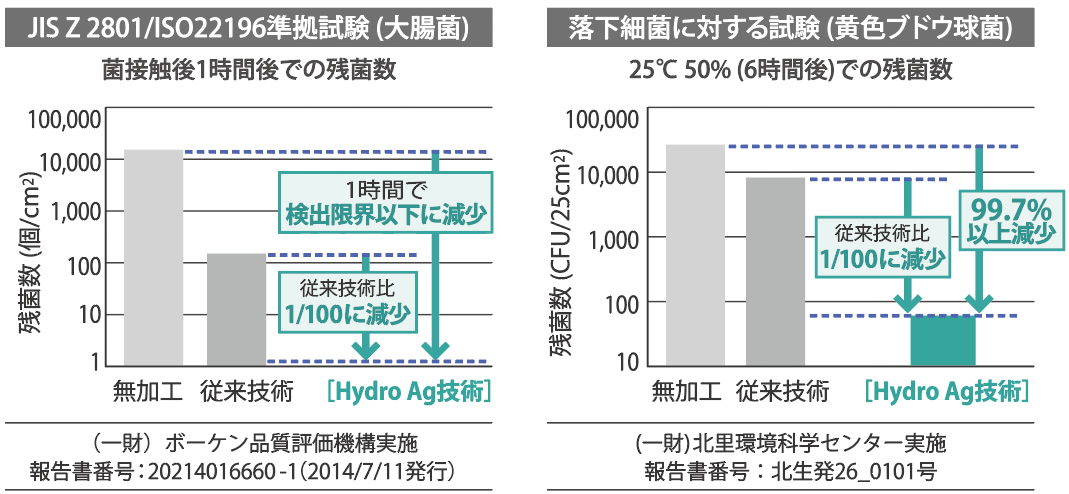

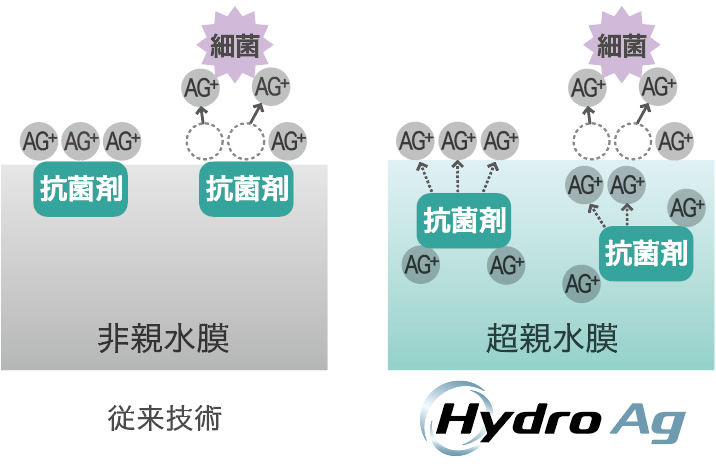

新技術「Hydro Ag」で約100倍の抗菌性能

従来の銀系コートに比べて、約100倍*3の抗菌性能を発揮するコート技術「Hydro Ag(ハイドロエージー)」でパネル全面をコーティング。高い抗菌性能により細菌の増殖を防ぎ、効果も長期持続。超親水バインダーで、汚れも落ちやすく清潔で衛生的にご使用いただけます。

  • 抗菌規格JIS Z 2801適合
  • 国際規格ISO22196対応のSIAA登録商品です。(抗菌製品技術協議会:Society of Industrial technology for Antimicrobial Articles)

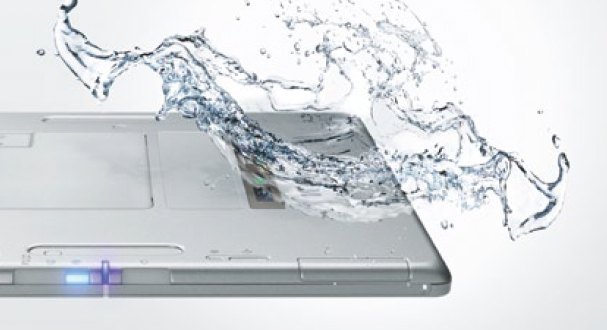

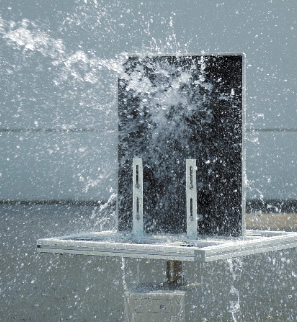

IPX6準拠の防水性能

液体などが侵入しにくい構造で、あらゆる方向からの噴流にも耐える防水規格IPX6に準拠*3。血液や嘔吐物が侵入する心配がありません。

ふき取りやすいフラット形状

凹凸が少ないフラット形状を採用。汚れが落としやすく、作業の効率化を促進します。

堅牢性を高めるフレーム構造―耐荷重310kg

独自考案のSRM*4 フレームは、フレーム内部全体にリブ補強することで、軽量設計ながら全面耐荷重310kgを実現。さらに、パネルの耐曲性にも効果を発揮します。

  • *3 製品の特性上、その効果を将来的に常に保証するものではありません。
  • *4 Shell-Shape with Rib Magnesium-Alloy

SMART FUNCTION

“使いやすさ”を高める多彩な機能を搭載。

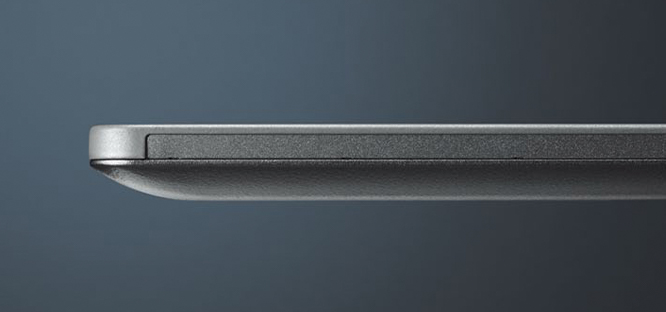

シェル型デザインで挿入性を向上

側面に曲線を採り入れたシェル型デザインのパネルで、被検者とベッドの間へ差し込みやすくなりました。平置き時も指がかかりやすくスムーズな取り上げが可能で、作業効率を高めることができます。

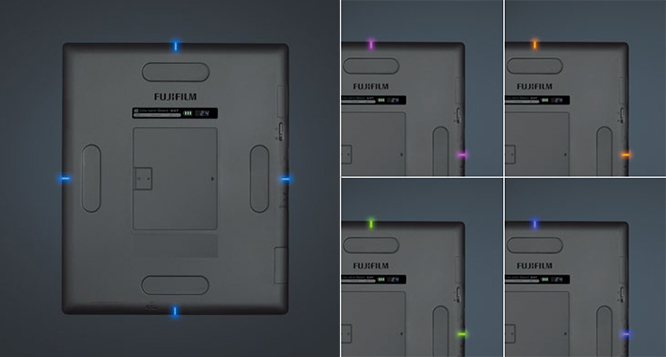

識別性を高める5色の側面センターLED

パネル4辺の側面センターにLEDを搭載し、撮影時のセンター位置の確認を容易に。5色(ブルー・ピンク・オレンジ・ライムイエロー・パープル)から色選択でき、複数パネル使用時の識別もしやすくなりました。

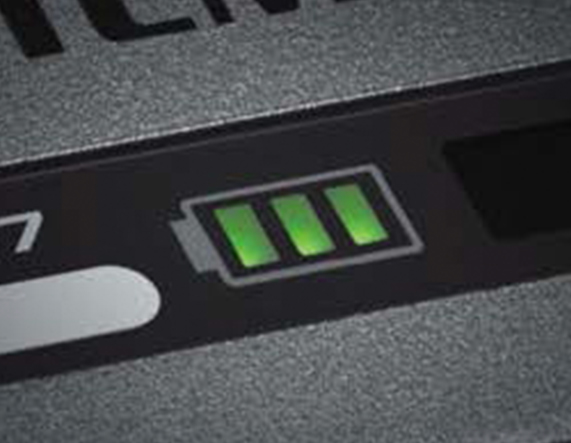

見やすいバッテリ残量表示

パネル裏面にバッテリ残量のステータスを示すLEDランプを搭載。残量を容易に確認でき、パネル使用時の不安感を解消します。

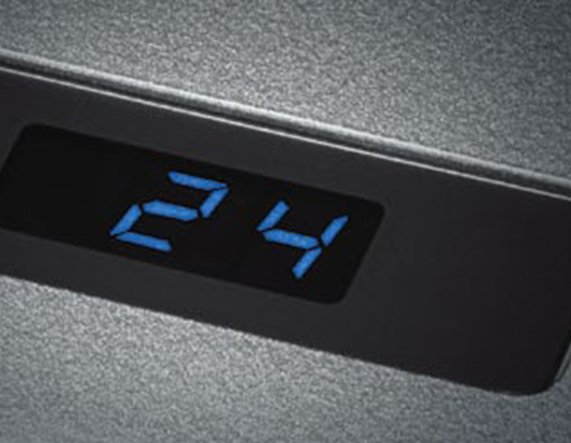

メモリ枚数をLED表示

内蔵メモリに“撮り溜めた”画像の枚数を、充電量と並ぶ形でLED表示。パネル単独での使用時にも、撮影量をその場で把握することができます。

新スリープ機能で最長36時間待機

スリープモードで最長7.5時間、新たに加えたエクストラスリープモードで最長36時間の待機時間を実現。スリープモード状態では、側面センターLEDが緩やかな点滅に切り替わり、パネルの状態が一目で分かります。

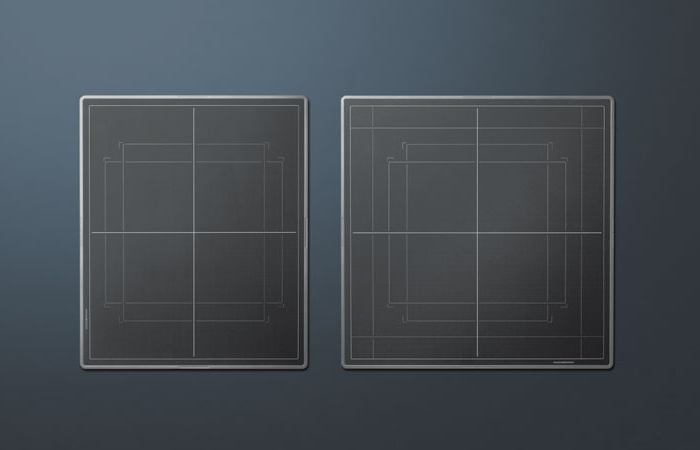

2サイズで撮影部位や用途の違いに対応

14×17インチと17×17インチの2つのパネルサイズを用意。撮影対象や撮影シーンに応じたパネルの使い分けが可能です。

コンソールと連動してパネル状態を表示

Ready状態や識別カラーをLED表示。離れた位置からでもパネルの現在状況を確認しやすくしました。

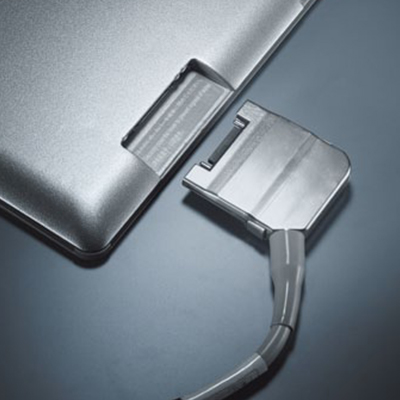

有線・無線を自在に選択

屋内・屋外など撮影シーンの違いに応じて、有線・無線の使用を自在に選ぶことができます。

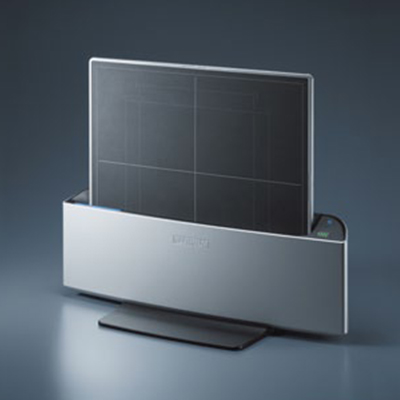

充電と収納を兼ねたドッキングスタンド

ドッキングスタンドはチャージャーと収納器としての機能を兼ね備え、約4時間の高速フル充電が可能です。

周辺機器も含めた統一感のあるデザイン

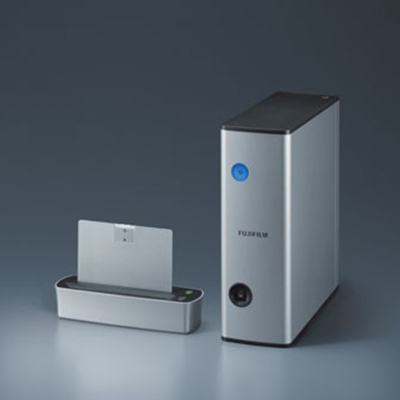

パネルと周辺機器(ドッキングスタンド・チャージャー・電源供給ユニット)は、シルバーを基調色に、曲線を効果的に用いた上質感のあるデザインで統一しています。

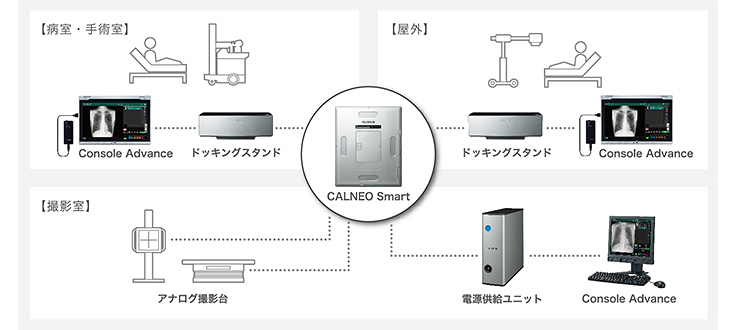

システム構成

システム構成例

自動X線検出機能「SmartSwitch®」搭載

自動X線検出機能「SmartSwitch®」を塔載。カセッテDRが自動でX線を検出するため、X線発生装置との接続が不要に。完全ワイヤレスとなり、場所を選ばず自由に撮影が可能です。

CALNEO Smart Gシリーズ

組み合わせての使用が可能です。

オプション

専用バッテリ充電器

専用バッテリ

富士フイルム社製AP

製品名

FUJIFILM DR CALNEO Smart S47

販売名

デジタルラジオグラフィ DR-ID 1200
(FUJIFILM DR CALNEO Smart S47は、構成品 フラットパネルセンサ DR-ID 1201SE)

認証番号

226ABBZX00085000
